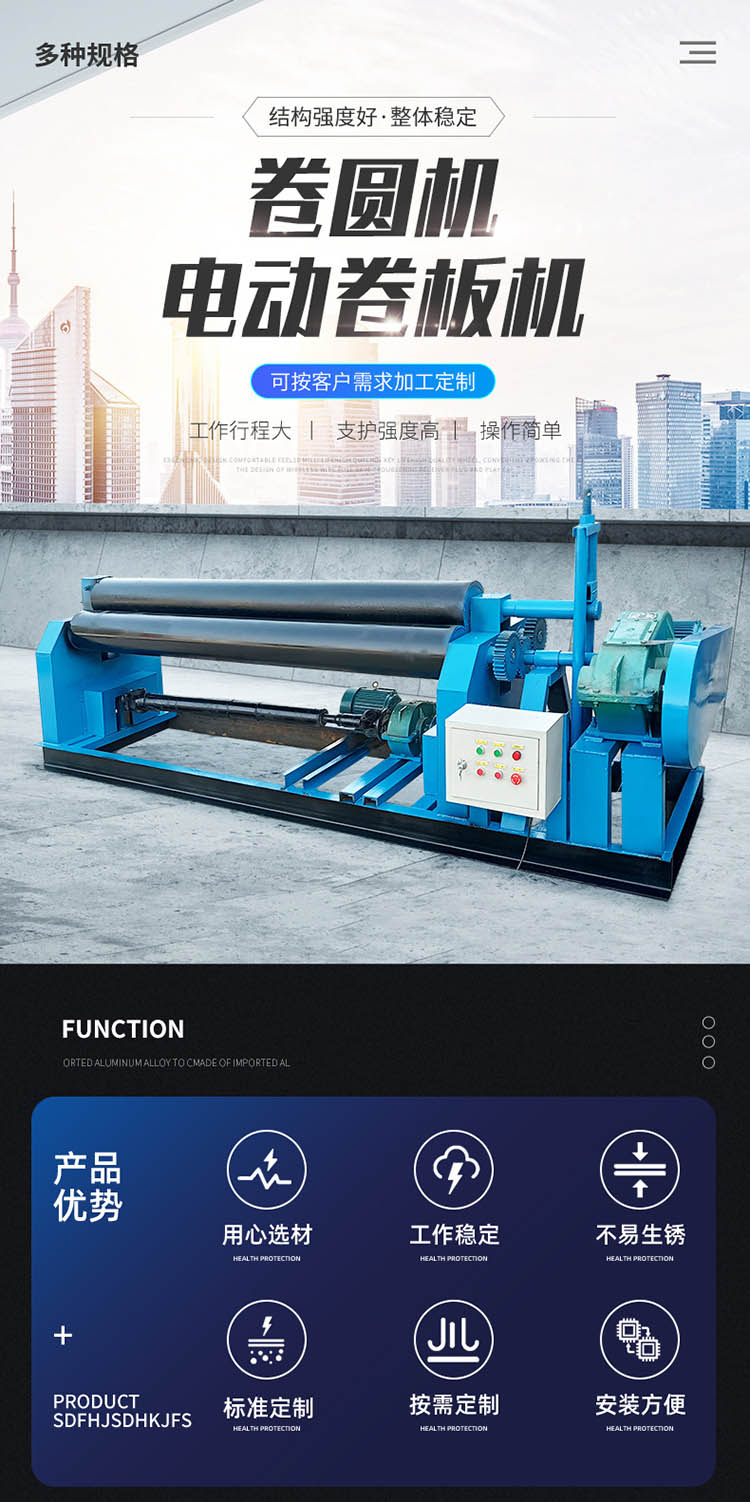

三轴卷圆机

     三轴卷圆机是板材卷圆、锥筒、操弧的专用机械，广泛适用在机械设备制作及火力发电、化工、建材等工艺设备安装工程上。

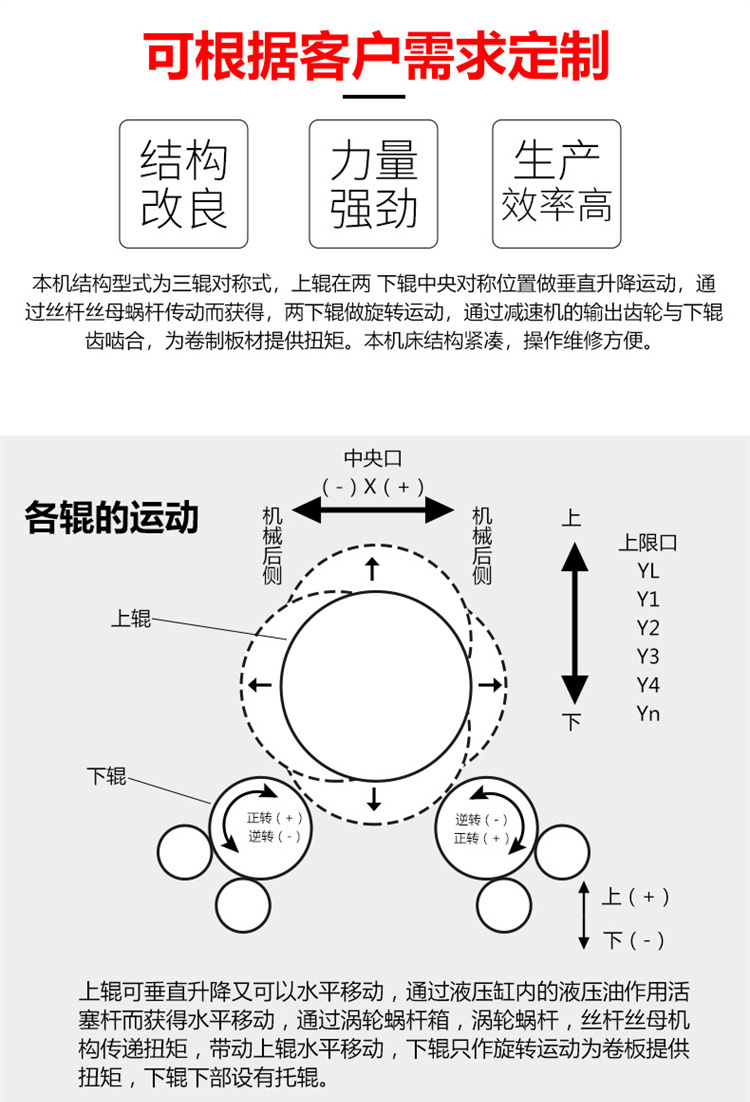

     本机为对称上调三辊式，两支下辊固定在支架上，为主动辊，上辊为可升降调节的被动辊，以适应工件卷制工艺的需要。

上辊调节分2种办法：

     a、 手动调节，由人工旋转丝杆上下运行，用s表示。

     b、 自动调节，由机械传动实行升降，用z表示。

结构传动

1、30mm板厚以上增加液压脱套装置。

     本机坚持人性化的理念，采用结构件基架机械传动，滑动轴套的设计，使其结构简单，工作可靠便于操作，易于维修。

2、本机下辊为主传辊，由电机通过园柱齿轮减速后经齿转带动旋转。

     s型上辊升降由人工旋转丝杆调节。

     z型上辊升降由电机经减速机一次变速后传蜗杆蜗轮二次减速，蜗轮中心丝口带动丝杆升降。

3、电控

     本机采用交流380v.50赫兹电源，s型机用可逆转换开关直接控制下辊左右旋转。z型机配有控制柜，用二次线路控制下辊旋转及上辊升降。

工作原理

     设备主要由主机、液压站、电控柜三大部分组成。由电动油泵输出的高压油，经高压油管送入工作油缸或马达内，高压油推动工作油缸或马达内柱塞，产生推推力和扭矩，通过模具部件弯曲型材。
