小型卷板机生产厂家

　　小型卷板机生产厂家是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

结构形式

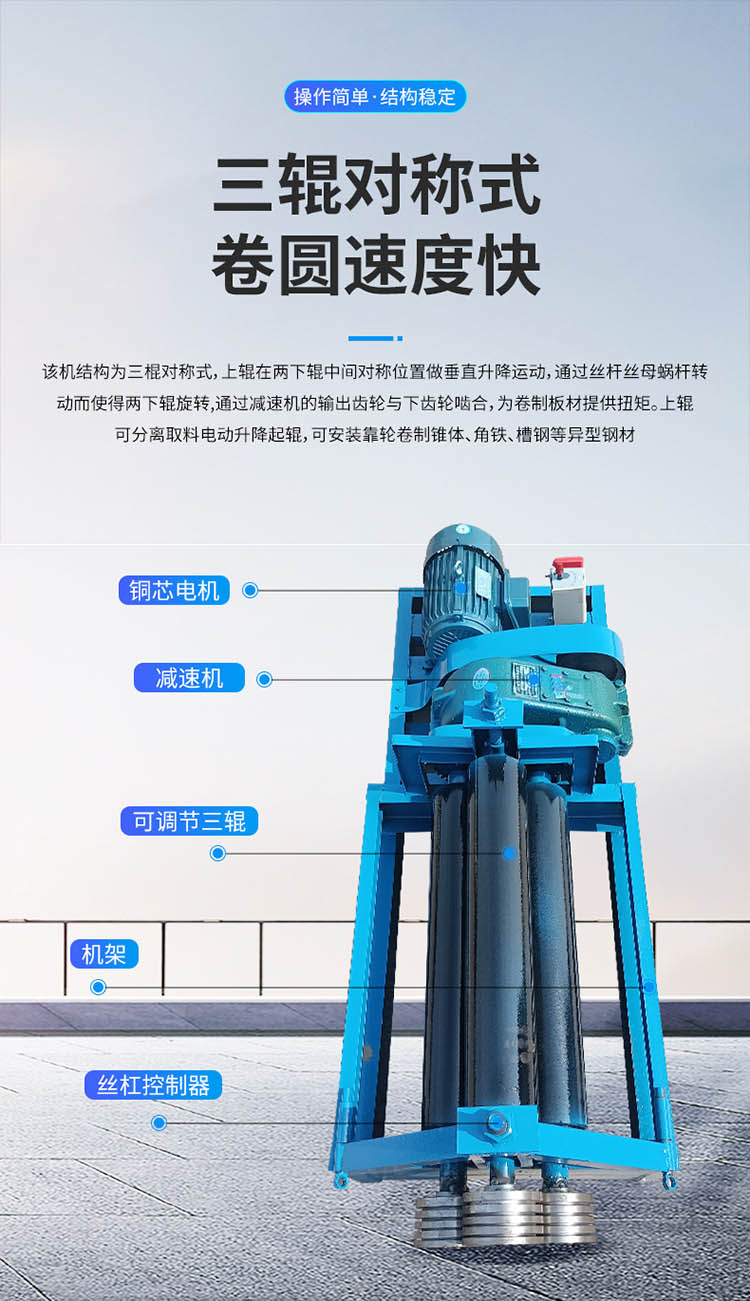

该设备是利用三点成圆的原理，常温状态下金属板材由平板卷制成弧形、筒形、锥形工件的专用设备。具有以下动作。

　　上工作辊垂直升降。动力：液压油缸。作用：给板材施加压力，使板材发生弯曲变形。

　　上工作辊水平移动。动力：电动机。作用：调整上、下工作辊之间的水平距离，使上，下工作辊呈非对称布置，实现板材的端部预弯，减少直边长度。　

　　下工作辊旋转运动。动力：电动机。作用：为卷制板材提供扭矩。

　　翻倒轴承体翻倒与复位。动力：液压油缸。作用：卸出卷成的工作。

性能特点

　　上辊呈鼓形，下辊的下部有托辊配合调节，从薄板到这一广泛的范围内能够卷制理想的制品；

　　持有弯曲工艺，高精度端部预弯，连续弯典无后角，弯曲过程数控控制；

　　具有卷制O型、U型，多段R等不同形状；

　　辅助锥筒装置，可以卷制锥体；

　　整体式底盘，基础简单，移动作业场所方便；

　　根据用途或用户要求，可以选择经济型数显机型，TNC数控机型。

技术参数

型号	上辊加压力	卷板厚度	预弯厚度	卷板宽度	上辊直径	下辊直径	中心距	电机
								驱动用	油压用	移动用
W11S-50×3000	540	50	40	3000	600	340	610	55	22	11
W11S-50×4000	690	50	40	4000	700	380	700	75	30	15
W11S-55×3000	610	55	45	3000	620	360	650	75	30	15
W11S-55×4000	850	55	45	4000	750	420	780	90	37	15
W11S-60×3000	690	60	50	3000	650	380	700	75	30	15
W11S-60×4000	930	60	50	4000	780	440	820	90	37	15
W11S-70×3000	850	70	56	3000	710	420	780	75	37	15
W11S-70×4000	1150	70	56	4000	840	480	920	110	45	18.5
W11S-75×3000	930	75	60	3000	740	440	820	90	37	15
W11S-80×3000	1050	80	65	3000	770	460	880	90	37	18.5
W11S-90×3000	1150	90	75	3000	820	480	920	110	45	18.5
W11S-100×3000	1350	100	80	3000	860	480	920	110	45	22
W11S-110×4000	1800	110	90	4000	950	600	1120	132	55	37
W11S-120×3000	1800	120	100	3000	920	580	1120	132	55	37
W11S-120×4000	2300	120	100	4000	990	640	1280	2×75	75	37
W11S-150×3000	2300	150	120	3000	1050	660	1280	2×75	75	45
W11S-160×3000	2500	160	130	3000	1080	700	1360	2×75	75	45
W11S-160×4000	2800	160	130	4000	1260	720	1380	2×90	90	45
