锥度卷板机

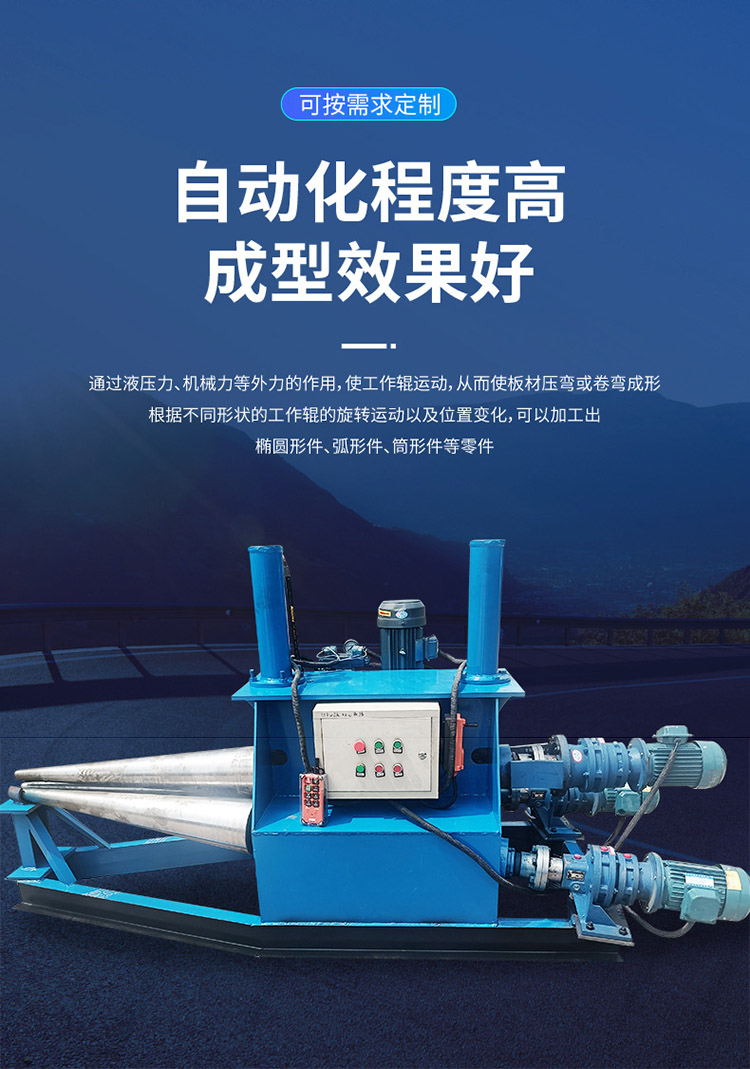

      锥度卷板机上棍在两下辊中间对称位置，通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊（二根下辊、一根上辊）之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生塑性变形，卷制成所需要的锥筒或他们的一部分。该卷板机使用于卷板厚度在20mm以下的钢板。

主体结构

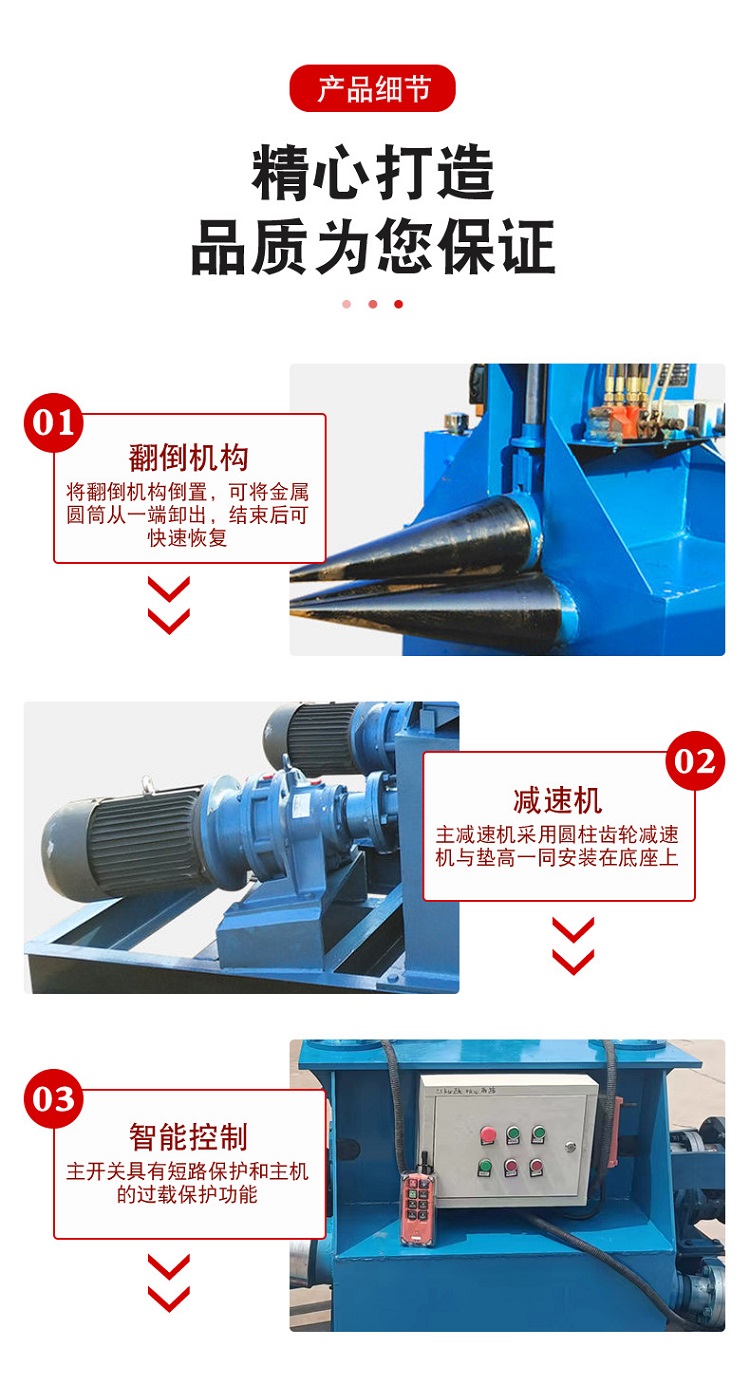

      设备主体结构是由上辊装置及压下装置、下辊装置、主传动装置、翻倒装置、左右侧机架和底座组成。

设备配置

      工作辊：三辊实心，带有锥度，材质40Cr，硬度HRC35-40度，锥型辊轴经过调质见火渡络处理，做表面防划伤处理。每条下辊有固定定位线，便于卷制工件，工作辊是设备的重要工作部件，辊面热处理硬度达HRC40-50。

      机架：支架镗床加工，保证了装配精度、同心及平行度。底座与支架配合部分精加工处理，提高装配精度和设备使用精度及寿命。机架是机器设备的主要受力构件，须有足够的强度和刚度，采用钢板整体焊接结构，焊缝经过严格的检验，并振动时效处理，内应力。左右立柱以螺钉固定于底座上，中间用连杆连接，使机架保证处于准确位置。

      润滑：轴瓦采用世界耐磨材料—自润滑轴承，提高了易损件的使用寿命，便于设备维护。配手动润滑泵，集中供油润滑。
