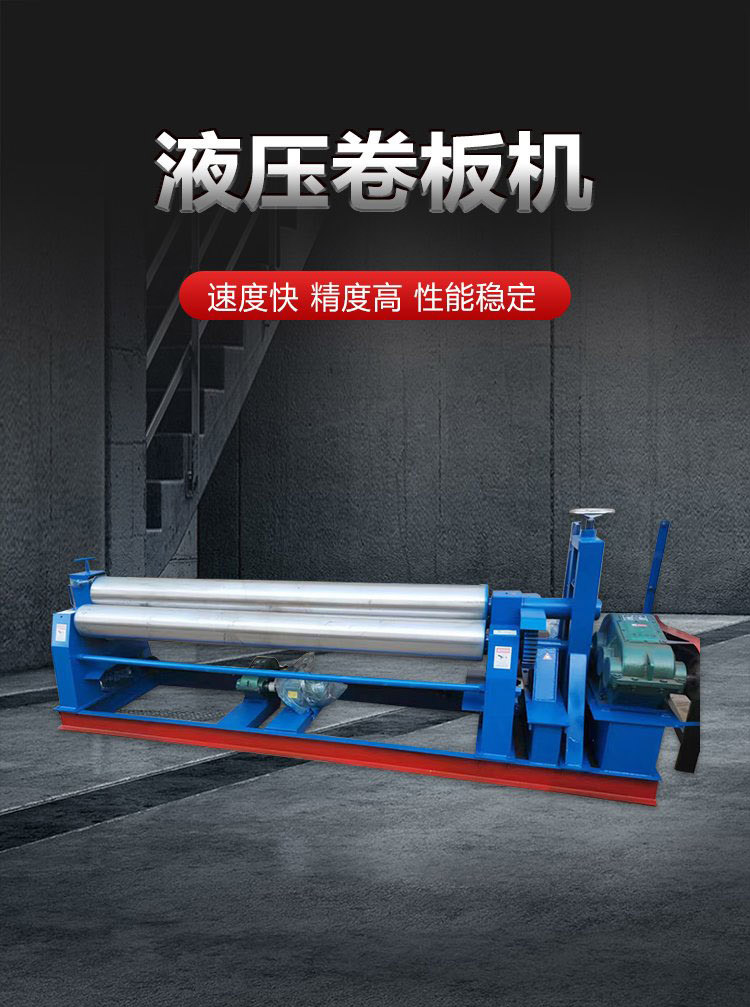

机械式卷板机

     机械式卷板机的结构形式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主动传动；边锟作倾升运动，具有预弯和卷圆双重功能，结构紧凑，操作维修方便。

     该机为上调液压式，下辊对称，为机械传动，电器集中控制，可卷曲不同几何形状的圆筒、椭圆和范围的圆锥体。有可进行端部预弯、整体滚圆、校圆一次成型、加垫板可进行板材的校平等工艺。结构紧凑，刚性大，操作简单，价格低廉，售后服务及时。是一般结构厂的专用设备，广泛应用于冶金、石油化工、锅炉、水电、造船和机械制造等行业。

性能特点

     其的优点在于：1、价钱优惠，性价比高。2、建构简单，操作工上手快。3、卷制流程简单，只有下压和旋转两个步骤。这些优点正是小企业重视的地方。不过其作为70年代的技术，弊病仍然出奇多：1、卷制的圆筒两端有直边。2、每个作件需卷制2-3次能力完成。3、卷圆时间比较长，均等5-10分钟/个。4、需要人工上下料。5、卷圆精密度不高。所以产品的卷制普通不采用机械式卷板机，而是取舍更的二辊卷板机还是液压式卷板机和四辊卷板机。

技术参数

技术参数型号	卷板宽度mm	卷板厚度mm	小卷筒直径mm	板材屈服极限MPa	上锟直径mm	下锟直径mm	下锟中心距mm	卷板速度m/min	液压系统工作压力MPa	主电机功率KW	备注
1.5×1250	1250	1.5	200	245	75			8.5		0.75
6×1500	1500	6	350	245	170	150	210	5.5		5.5
8×2500B	2500	8	650	245	220	200	300	5.5		7.5
12×2000B	2000	12	650	245	220	200	300	5.5		7.5
12×2500A	2500	12	700	245	280	220	360	5.5		15
16×2000A	2000	16	700	245	280	220	360	5.5		15
12×3200A	3200	12	700	245	280	220	360	5.5		15
16×2500A	2500	16	700	245	280	220	360	5.5		15
20×2000A	2000	20	700	245	280	220	360	5.5		15
16×3200B	3200	16	850	245	340	280	440	5		30
20×2500B	2500	20	850	245	340	280	440	5		30
25×2000B	2000	25	850	245	340	280	440	5		30
25×4000	4000	25	1100	275	440	360	580	4.2	16	37
32×3200	3200	32	1100	275	440	360	580	4.2	16	37
36×2500	2500	36	1100	275	440	360	580	4.2	16	37
40×2000	2000	40	1500	275	440	360	580	4.2	16	37
