四柱液压机是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。
四柱液压机工作原理:
四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。 动力机构通常采用油泵作为动力机构,一般为积式油泵。为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形,如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
四柱液压机特点:
机器具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式:机器的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整,并能完成顶出工艺,可带顶出工艺、拉伸工艺三种工艺方式,每种工艺又为定压,定程两种工艺动作供选择,定压成型工艺在压制后具有顶出延时及自动回程。
独立的动力组织和电气系统,并选用按钮集中控制,可完成调整和半自动两种操作方法 。它的挪动作业台由变频控制器驱动,其电气选用PLC可编程控制器。 经过对YH25—315D“T”形挪动作业台描绘制作的立异,有利于进步该系列液压机的自动化程度,进步出产功率,下降操作人员的劳动强度。

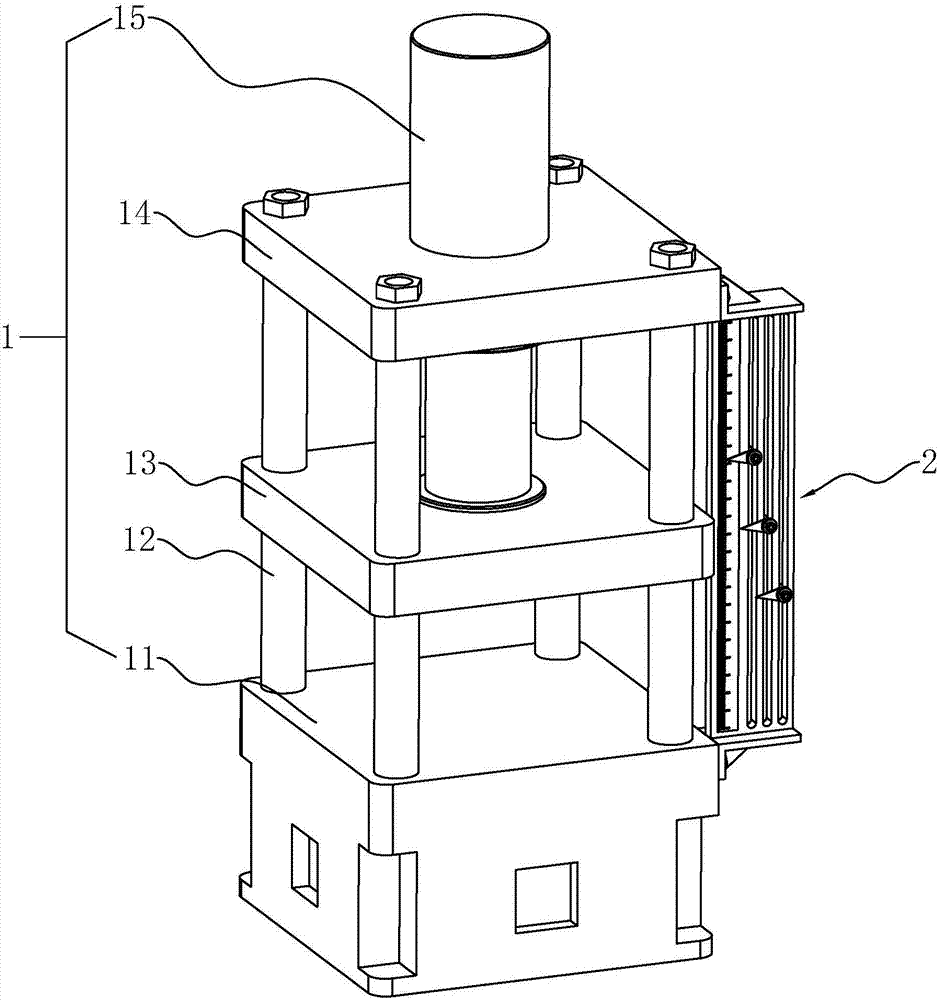

以液体作为介质来传递能量, 采用的子母缸液压回路,油温低,空行程速度均在10MM/秒以上, 工进速度20 MM/秒以下,设备待机,滑快上下移动时噪音均不超过75分贝,采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下。
1. 减轻质量,节约材料。对于汽车发动机托架、散热器支架等典型零件,液压成形件比冲压件减轻20%-40%,对于空心阶梯轴类零件,可以减轻40%-50%的重量。
2.减少零件和模具数量,降低模具费用。液压成形件通常只需要1套模具,而冲压件大多需要多套模具。液压成形的发动机托架零件由6个减少到1个,散热器支架零件由17个减少到10个。
3. 可减少后续机械加工和组装的焊接量。以散热器支架为例,散热面积增加43%,焊点由174个减少到20个?工序由13道减少到6道,生产率提高66%。
4. 提高强度与刚度,尤其是疲劳强度,如液压成形的散热器支架,其刚度在垂直方向可提高39%,水平方向可提高50%。
5. 降低生产成本。根据对已应用液压成形零件的统计分析,液压成形件的生产成本比冲压件平均降低15%~20%,模具费用降低20%~30%。
四柱液压机维护保养:
四柱液压机的常见故障和维护方法:经常在液压传动系统中,都是一些比较精密的零件。人们对机械的液压传动虽然觉得省力方便,但同时又感到它易于损坏。究其原因,主要是不太清楚其工作原理和构造特性,从而也不大了解其预防保养的方法. 液压系统有3个基本的“致病”因素:污染、过热和进入空气。这3个不利因素有着密切的内在联系,出现其中任何一个问题,就会连带产生另外一个或多个问题。由实践证明,四柱液压机系统75%“致病”的原因,均是这三者造成的。
1、工作油液因进入污物而变质
2、过热
3、进入空气解决方法:对系统中一些主要精密件的清洗和装配,均应在十分清洁的室内进行,室内应有干净的地板和密闭的门窗,温度保持在20°C左右。
