卷板机机器

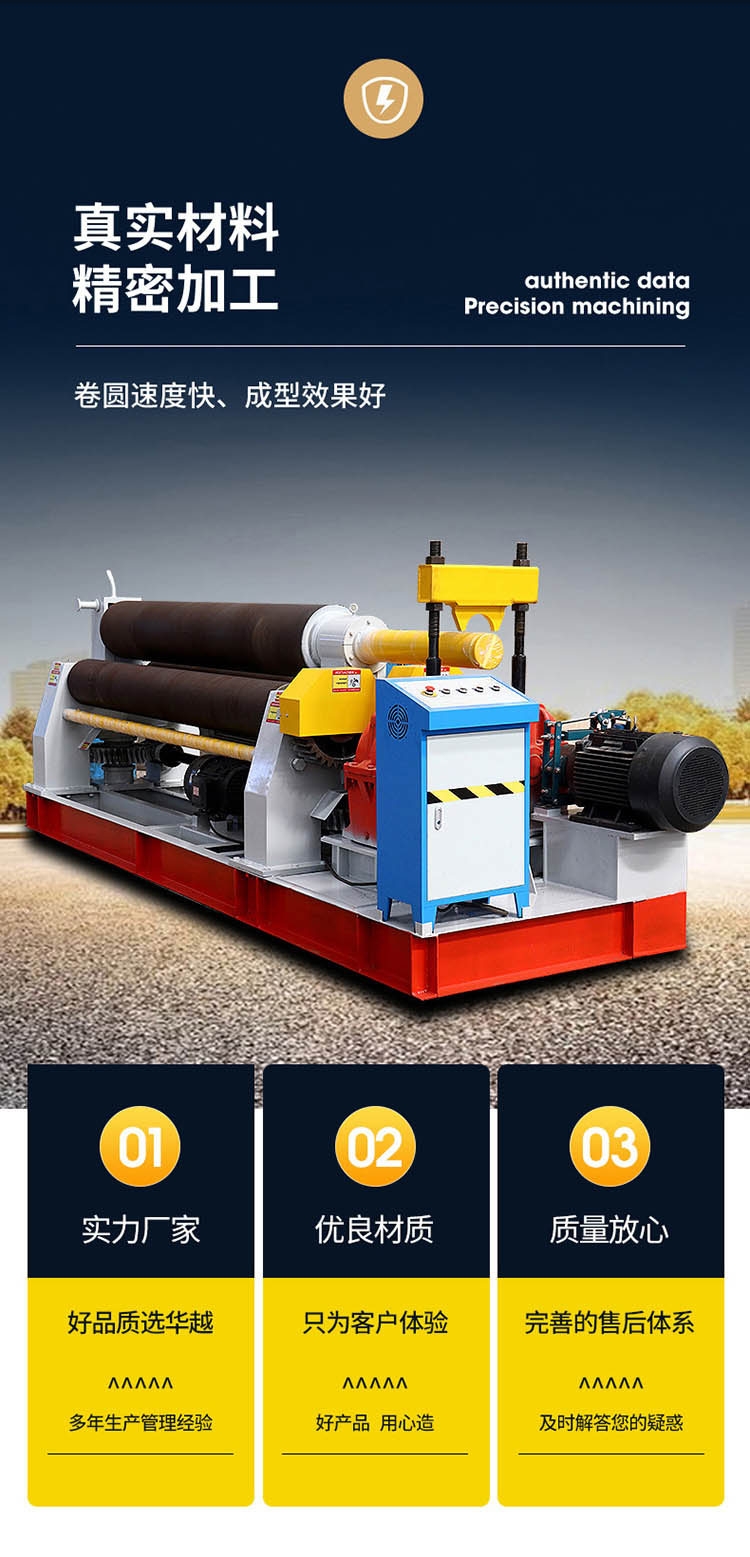

      卷板机机器，该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞杆而获得，为液压传动，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩，在两下辊下部设有多组托辊，以提高下辊的刚度，并可进行垂直调节；在上辊的上部设有刚性大梁，在大梁与上辊之间设有多组托辊，以提高上辊的刚度；适用与超宽圆弧形零件的卷制。

产品用途

      卷板机是金属板材弯曲、校正机械，专用于金属板材的成型、弯曲工作，可以将板材弯卷成各种规格 的筒型、弧型，设备装配有卷锥装备，可同时进行锥形工件的卷制。 本机为三辊卷板机，上辊升降为机械传动，两下辊为主动辊，上辊前侧轴承体的翻转、复位靠油缸驱动完 成，上辊升降动作由两机架下方的涡轮涡杆传动完成，确保其卷制过程中的稳定性，左右机架为该卷板机 的主体，采用焊接结构，安装在整体焊接底座上，与主体尾部的主传动系统、液压系统构成整机。机械的 各动作由电器集中控制，由操作台操作。该设备结构紧凑，工艺简单，可减轻工人的劳动强度，主传部分 由电机、制动器通过减速机和安置在工作轴上的专用变速箱以每分钟约4.5米线速度完成板材卷制。

技术参数

规格型号	大卷板厚度(mm)	大卷板宽度(mm)	板材屈服极限(mpa)	卷板速度	满载小卷板直径(mm)	上辊直径(mm)	下辊直径(mm)	两辊中心距(mm)	主电机功率(kw)	机器重量(t)	外形尺寸(mm)长×宽×高
6×1500	6	1500	245	5.5	380	180	160	210	5.5	2.6	3310×1050×1330
6×2000	6	2000	245	5.5	380	180	160	220	5.5	3.1	3810×1050×1330
6×2500	6	2500	245	5.6	500	190	170	260	7.5	4.6	4310×1050×1330
6×3200	6	3200	245	5.5	500	240	200	310	11	7.2	5250×1350×1610
8×2000	8	2000	245	5.6	450	190	170	260	7.5	4.1	3810×1050×1330
8×2500	8	2500	245	5.5	500	240	200	310	11	6.7	4550×1350×1610
12×2000	12	2000	245	5.5	500	240	200	310	11	6.3	4050×1350×1610
12×2500	12	2500	245	5.8	650	260	220	340	15	7.1	4550×1350×1610
12×3000	12	3000	245	6	750	300	240	360	22	12	5550×1400×1700
16×2000	16	2000	245	5.8	650	260	220	340	15	6.8	4050×1350×1610
16×2500	16	2500	245	6	750	300	240	360	22	8.5	5050×1400×1700
16×3200	16	3200	245	5	900	340	280	440	30	15	5800×1600×1900
20×2000	20	2000	245	6	750	300	240	360	22	7.5	4550×1440×1700
20×2500	20	2500	245	5	850	340	280	440	30	14	5100×1600×1900
25×2000	25	2000	245	5	850	340	280	440	30	13	4600×1600×1900
25×2500	25	2500	245	4.5	900	380	300	490	37	24	5300×1700×1900
30×2000	30	2000	245	4.5	900	380	300	490	37	23	4800×1700×1900
30×2500	30	2500	245	4.5	1100	460	380	600	45	25	6100×2050×2100
30×3000	30	3000	245	4.5	1200	480	400	600	45	32	6600×2050×2100
30×3200	30	3200	245	4.5	1200	500	400	600	45	35	6800×2050×2100
40×2000	40	2000	245	4.5	1200	480	400	600	45	28	5600×2050×2100
40×2500	40	2500	245	4.5	1400	500	400	600	45	32	6100×2050×2100
40×3000	40	3000	245	4.5	1600	500	425	650	55	36	6900×2300×2250
10×4000	10	4000	265	5	750	280	240	360	22	13	5500×1500×1300
