卷板机

产品简介：卷板机采用上辊移动液压传动，下辊水平移动液压传动，电气集中控制操作系统，该机能一次上料完成对板材两端的预弯几卷制筒型，还可以对金属板料进行的整形校平，有直接预弯，省事，省料之功效，配置，系统控制，提高自动化程度。

详情介绍

卷板机采用上辊移动液压传动，下辊水平移动液压传动，电气集中控制操作系统，该机能一次上料完成对板材两端的预弯几卷制筒型，还可以对金属板料进行的整形校平，有直接预弯，省事，省料之功效，配置，系统控制，提高自动化程度。

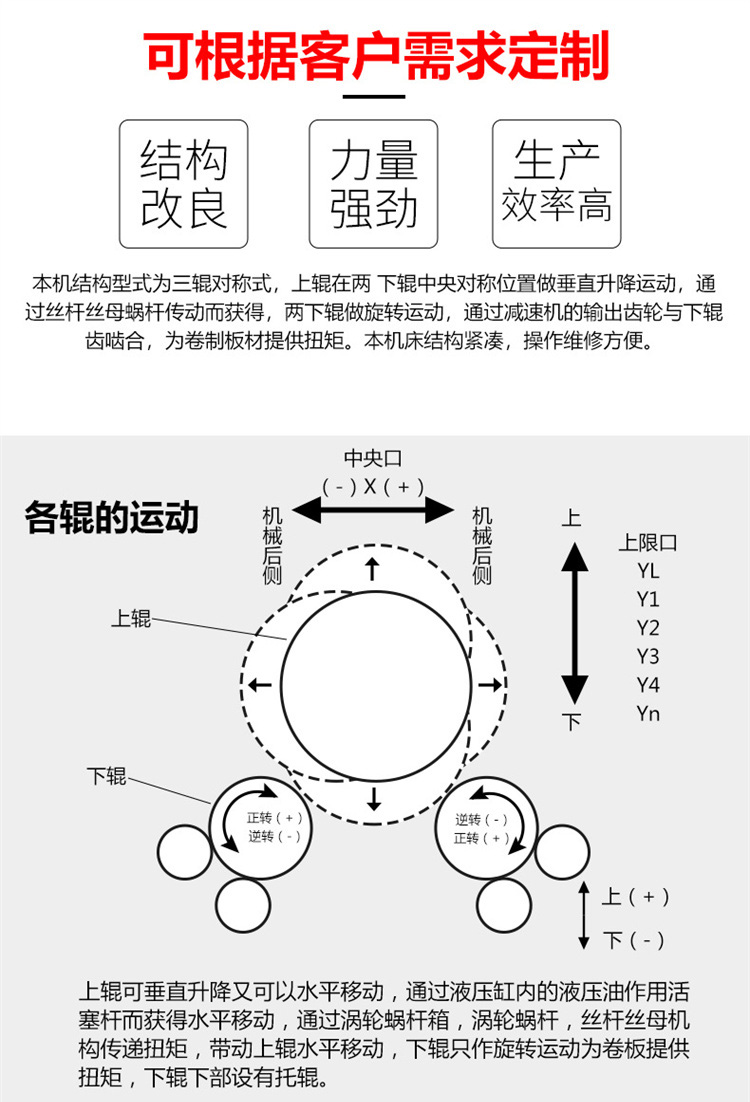

卷板机卷板机工作原理

性能特点

★ 超群制品精度；

★ 的弯曲工艺，高精度端部预弯，连续弯曲无后角，弯曲过程数字控制；

★ 人机对话控制界面，智能操作；

★ 物理弯曲工艺软件，人机对话窗口

★ 单人操作，便捷；

★ 丰富的弯曲形状，具有卷制O型、U型、多段R等不同的形状；

★ 多机型的选择，根据用途或用户要求，具有经济型数控机型、TWL数控机型选择。

卷板机性能特点

技术参数

号Model	上辊加压力 Pressureonthe upperroller （Tons）	板厚 Max. plate thickness		板幅 Plate width	上辊直径 Diameter ofupperroller （mm）	下辊直径 Diameter oflowerroller （mm）	中心距 Central distance （mm）	电动机 Motor（kW）
		板厚 Max. plate thickness						驱动用 Driving	油压用 Hydraulic	移动用 Shift
		端曲 Pre bending （mm）	中央 Central （mm）					驱动用 Driving	油压用 Hydraulic	移动用 Shift
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-25×2500	190	20	25	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	15	20	3500	415	220	360	22	7.5	4
W11S-30×2500	230	25	30	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	40	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	500	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-45×2500	430	40	45	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500	55	22	7.5
W11S-45×3000	540	40	45	3000	590	340	610	55	22	11
W11S-40×4000	540	35	40	4000	630	340	610	55	22	11
W11S-55×3000	610	45	55	3000	620	360	650	75	30	15
W11S-45×4000	610	40	45	4000	660	360	650	75	30	15
W11S-40×5000	610	32	40	5000	700	360	650	75	30	15
W11S-36×6000	610	30	36	6000	730	360	650	75	30	15
W11S-60X2500	610	50	60	2500	620	360	650	75	30	15
W11S-60×3000	690	50	60	3000	650	380	700	75	30	15
W11S-50×4000	690	45	50	4000	700	380	700	75	30	15
W11S-45×5000	690	38	45	5000	740	380	700	75	30	15
W11S-40×6000	690	35	40	6000	760	380	700	75	30	15
W11S-70×3000	850	60	70	3000	710	420	780	75	37	15
W11S-55×4000	850	50	55	4000	750	420	780	90	37	15
W11S-75×3000	930	65	75	3000	740	440	820	90	37	15
W11S-60×4000	930	55	60	4000	780	440	820	90	37	15
W11S-80×3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-65×4000	1050	60	65	4000	810	460	880	90	37	18.5
W11S-85×3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70×4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-100×3000	1350	90	100	3000	860	480	920	110	45	22
W11S-100×4000	1600	85	100	4000	940	560	1080	132	55	30
