大型卷板机

      大型卷板机其一辊为钢辊，另一辊为钢辊芯外包弹性层，板材置于两辊间并调整其间距，使其接触——加压——胶辊变形，板材随之局部变形，驱动两辊旋转，使板材连续弯卷成型。板料一次卷制即可加工成型，无明显直边，卷圆精度高。是、高精度、高度自动化的卷板加工设备。

性能特点

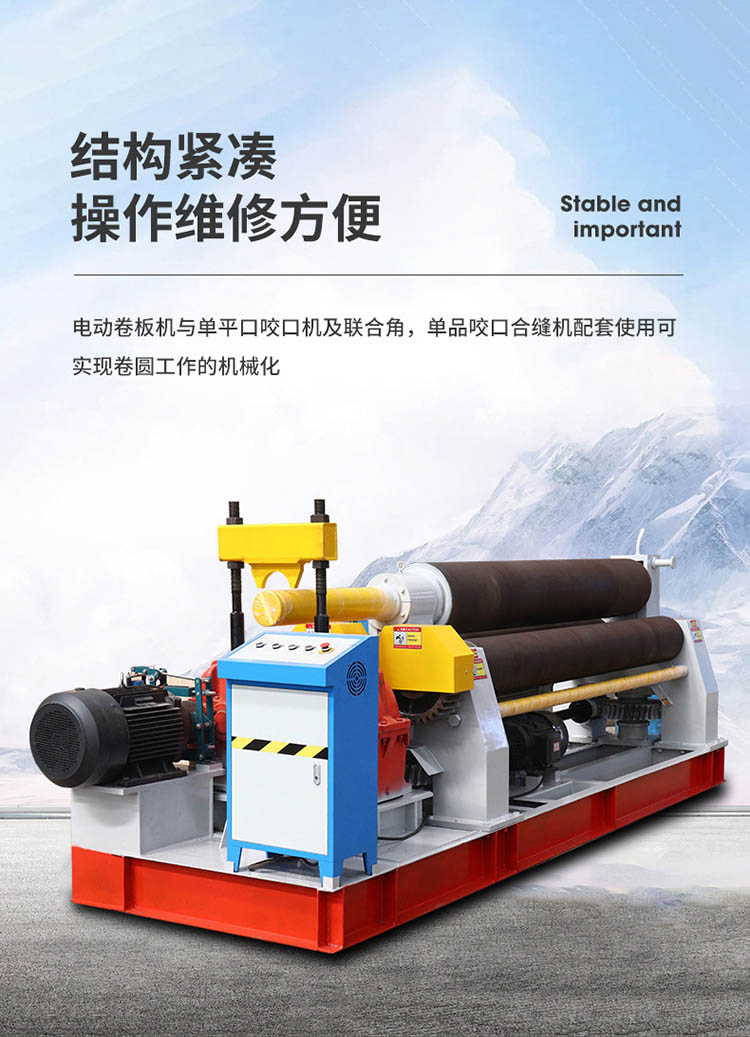

      本机结构型式为三辊对称式卷板机，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊啮合，为卷制板材提供扭矩，本机床结构紧凑，操作维修方便。

工作原理

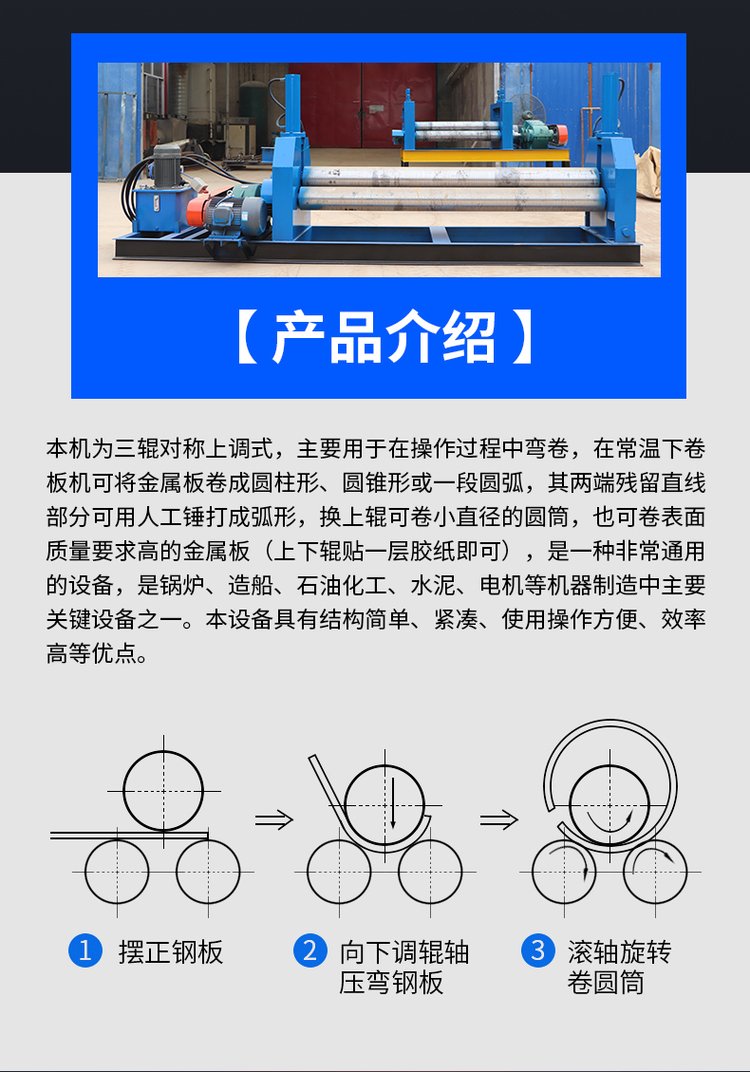

      大型卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

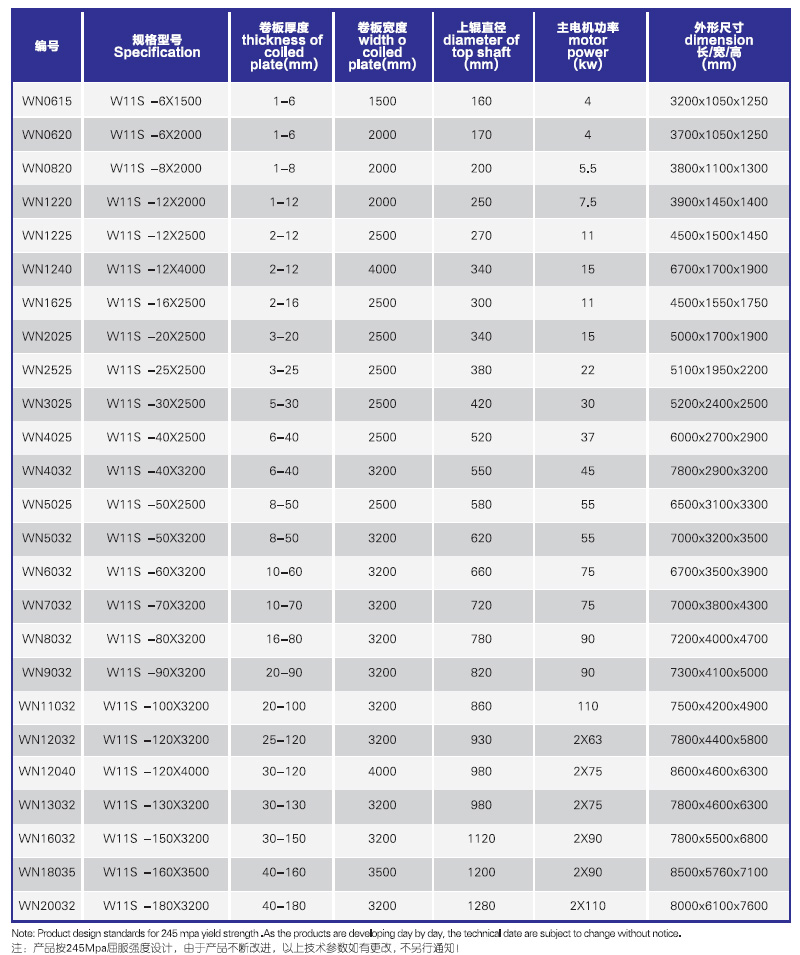

技术参数
