江苏卷板机厂家

      江苏卷板机厂家是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

工作原理

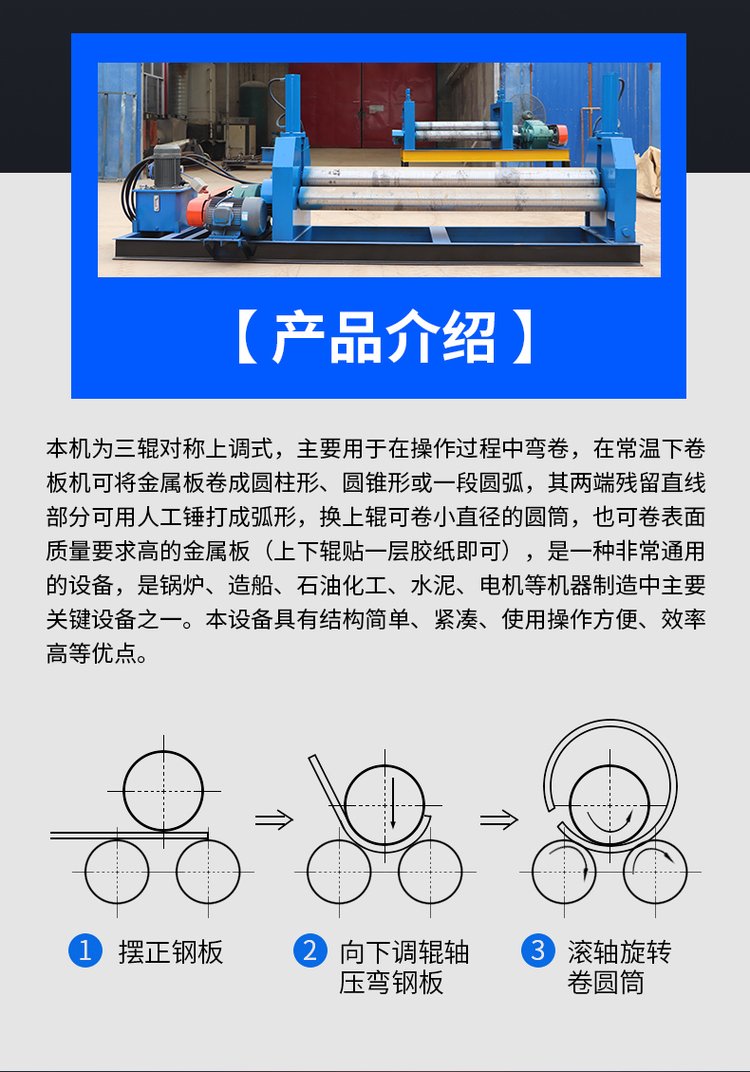

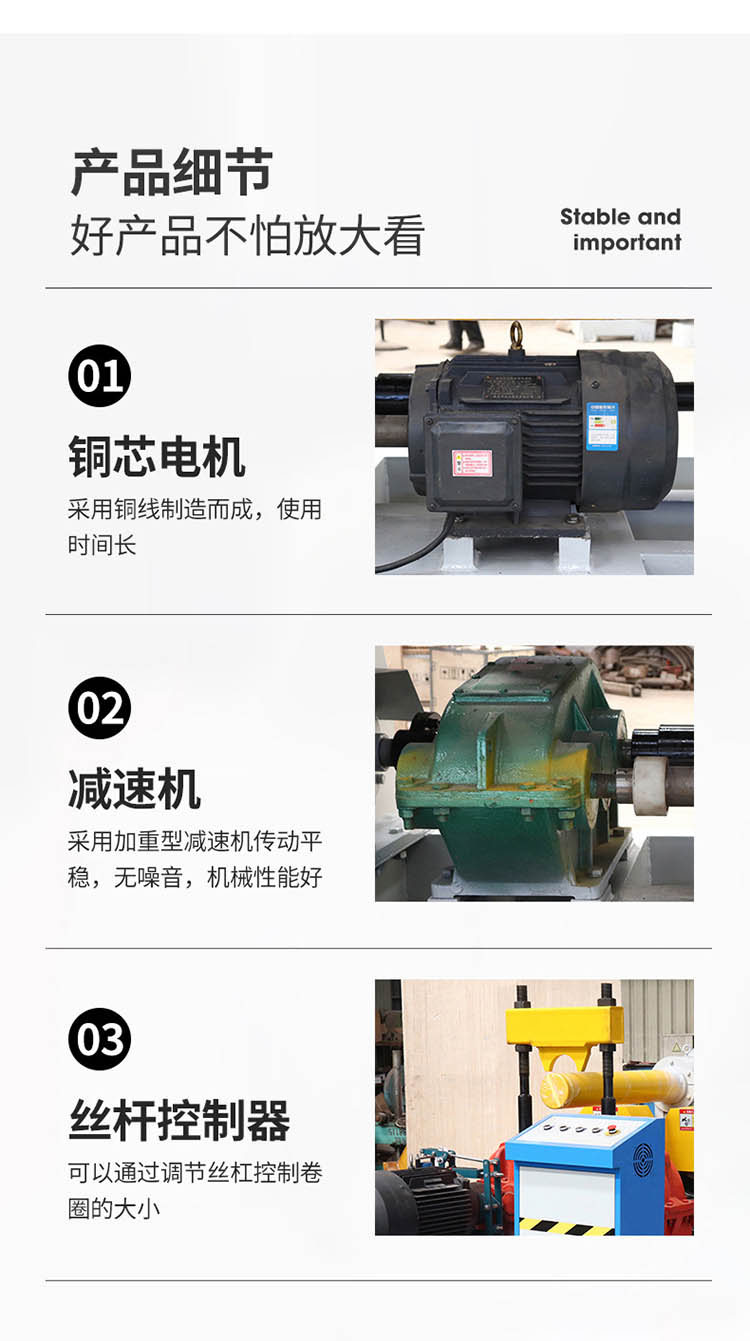

      对称式卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

结构特点

      卷板机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能。结构紧凑，操作维修方便。

技术参数

规格型号 卷板厚度mm 卷板大度mm 卷板屈服限Mpa 满载小直径mm 上辊直径mm 下辊直径mm 边辊直径mm 主电机功率kw W11-2×1000 2 1000 245 250 120 120 120 2.2 W11-2*1200 2 1200 245 250 120 120 120 2.2 W11-2*1500 2 1500 245 250 130 130 130 2.2 W11-2*2000 2 2000 245 250 130 130 130 2.2 W11-4*1000 4 1000 245 300 140 140 140 3 W11-4*1200 4 1200 245 300 140 140 140 3 W11-4×2000 4 2000 245 350 150 150 150 3 W11-6×1000 6 1000 245 350 140 140 140 3 W11-6×1500 6 1500 245 400 150 150 150 4 W11-6×2000 6 2000 245 400 160 160 160 4 产品改进，参数变动，谅不另通知。
