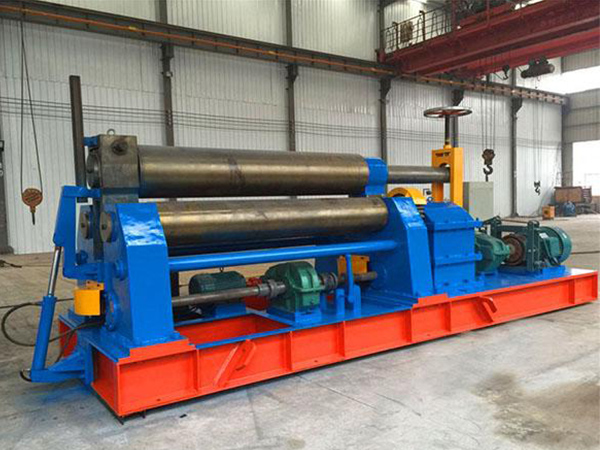

设备卷板机

　　设备卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

主要特点

　　超群制品精度

　　的弯曲工艺，高精度端部预弯，连续弯曲无后角，弯曲过程数字控制

　　人机对话控制界面，智能操作

　　物理弯曲工艺软件，人机对话窗口，弯曲过程自动补偿。单人操作，便捷

　　丰富的弯曲形状

　　具有卷制Ｏ型、Ｕ型、多段Ｒ等不同的形状

　　多机型的选择制

　　根据用途或用户要求，具有经济型数显机型、TC数控机型选

技术参数

规格型号	上辊加压力 (Tons)	板厚		板幅 (mm)	上辊直径 (mm)	下辊直径 (mm)	中心距 (mm)	电动机(kw)
		端曲 (mm)	中央 (mm)					驱动用	油压用	移动用
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-24×2500	190	21	24	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	16	19	3500	410	220	360	22	7.5	4
W11S-30×2500	230	25	29	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	39	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	510	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-43×2500	430	40	43	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500	55	22	7.5
