南通恒力卷板机是一种利用工作辊使板料弯曲成形的设备,可以成形筒形件、锥形件等不同形状的零件,是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用,使工作辊运动,从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化,可以加工出椭圆形件、弧形件、筒形件等零件。
★高精度的端部预弯:端部预弯时,能够自由地设定直边长度,上辊压下,在的压力下,实行高精度的端部预弯。
★制品精度超群:由于连续弯曲,以及高精度的端部预弯,从而得到精度超群的制品,另外上辊呈鼓形状,托辊配合调节,从薄板到厚板这一广泛的范围内能够卷制理想的产品。
★不同的用途相应的控制方法:根据用途,有以下控制方法:
TNC(上NC),多品种小量生产。
T&BNC(上下NC),少品种大量生产用。
CNC(CNC),多品种大量生产用。
★CNC控制高的生产效率:一人作业,操作简单,效率大幅度提高。
★丰富的弯曲形状:具有卷制O型、U型、多段R等不同形状,其方式:
O型弯曲:后方弯曲方式。
U型弯曲:前方弯曲方式。
特殊弯曲:组合式方式。性能特点

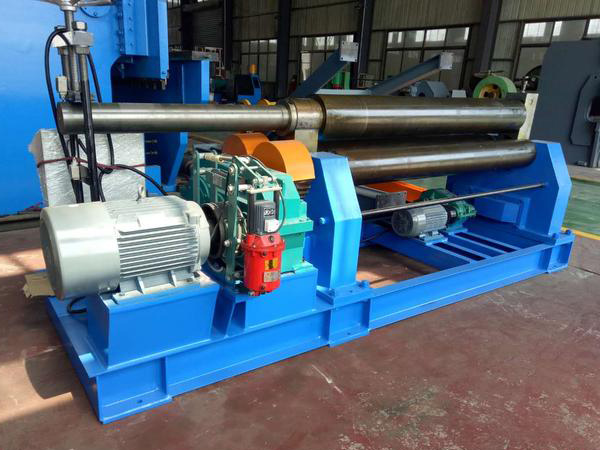

本机结构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,为液压传动;两下辊为主传动,作旋转运动,通过减速机的输出齿轮与下辊啮合,为卷制板材提供扭矩。本机床结构紧凑,操作维修方便。技术参数
型号
|
上辊加压力
|
卷板厚度
|
预弯厚度 |
卷板宽度
|
上辊直径
|
下辊直径
|
中心距
|
电机
|
||
驱动用
|
油压用
|
移动用
|
||||||||
W11S-50×3000
|
540
|
50
|
40
|
3000
|
600
|
340
|
610
|
55
|
22
|
11
|
W11S-50×4000
|
690
|
50
|
40
|
4000
|
700
|
380
|
700
|
75
|
30
|
15
|
W11S-55×3000
|
610
|
55
|
45
|
3000
|
620
|
360
|
650
|
75
|
30
|
15
|
W11S-55×4000
|
850
|
55
|
45
|
4000
|
750
|
420
|
780
|
90
|
37
|
15
|
W11S-60×3000
|
690
|
60
|
50
|
3000
|
650
|
380
|
700
|
75
|
30
|
15
|
W11S-60×4000
|
930
|
60
|
50
|
4000
|
780
|
440
|
820
|
90
|
37
|
15
|
W11S-70×3000
|
850
|
70
|
56
|
3000
|
710
|
420
|
780
|
75
|
37
|
15
|
W11S-70×4000
|
1150
|
70
|
56
|
4000
|
840
|
480
|
920
|
110
|
45
|
18.5
|
W11S-75×3000
|
930
|
75
|
60
|
3000
|
740
|
440
|
820
|
90
|
37
|
15
|
W11S-80×3000
|
1050
|
80
|
65
|
3000
|
770
|
460
|
880
|
90
|
37
|
18.5
|
W11S-90×3000
|
1150
|
90
|
75
|
3000
|
820
|
480
|
920
|
110
|
45
|
18.5
|
W11S-100×3000
|
1350
|
100
|
80
|
3000
|
860
|
480
|
920
|
110
|
45
|
22
|
W11S-110×4000
|
1800
|
110
|
90
|
4000
|
950
|
600
|
1120
|
132
|
55
|
37
|
W11S-120×3000
|
1800
|
120
|
100
|
3000
|
920
|
580
|
1120
|
132
|
55
|
37
|
W11S-120×4000
|
2300
|
120
|
100
|
4000
|
990
|
640
|
1280
|
2×75
|
75
|
37
|
W11S-150×3000
|
2300
|
150
|
120
|
3000
|
1050
|
660
|
1280
|
2×75
|
75
|
45
|
W11S-160×3000
|
2500
|
160
|
130
|
3000
|
1080
|
700
|
1360
|
2×75
|
75
|
45
|
W11S-160×4000
|
2800
|
160
|
130
|
4000
|
1260
|
720
|
1380
|
2×90
|
90
|
45
|
