江苏力威卷板机

     江苏力威卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

工作原理

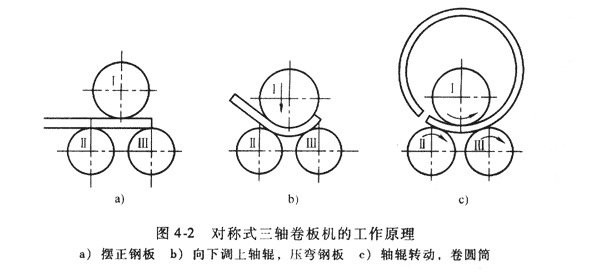

     对称式卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

结构特点

     1、根据机器润滑规定，按要求对各油杯润滑和人工润滑点进行加油。

     2、按卷板机规定的参数进行卷板，卷板厚度20mm，大长度2500mm,卷板材料的屈服极限小于250Mpa。

     3、接通电源后，进行下辊正反两个方向和上辊升降运动，检查各运动有无不正常的卡死现象。

     4、严格按卷板加工程序和操作方法进行操作，在上辊升降到极限位置时，要十分注意设备的运行。

     5、当主传动停机后，方可进行上辊的升降，翻转轴承的倾倒复位和上辊的翘起。

     6、在运行过程中，若发现有不规则的噪音、冲击等不正常现象，应立即停机检查。

     7、操作中各人员要互相协调，听从卷板负责人的指挥，没有口令，禁止开动机器。

     8、进行卷板操作时应十分注意手被钢板压住和钢板一起卷进。

     9、用行车起吊钢板或卷筒时，注意不要和机器发生碰撞。

     卷板结束后，做到工完料尽场地清，并做好设备的维护保养工作，及时关闭电源。

技术参数
