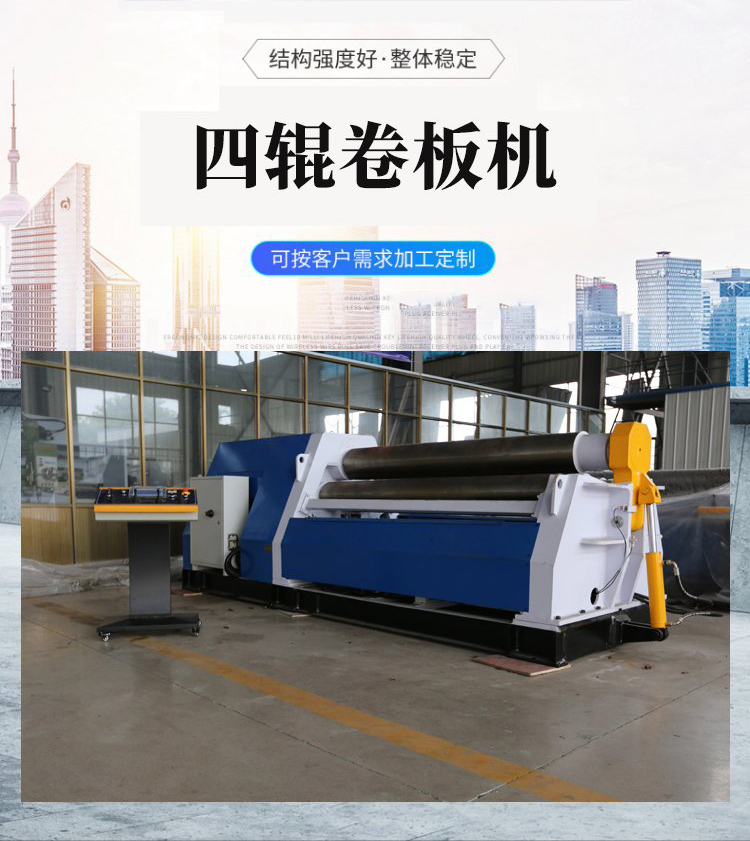

四辊卷板机

      四辊卷板机适用于金属板材的弯曲成形工作，可卷制圆形，弧形和范围内的锥形工件，并有板材端部预弯功能，剩余直边小，工作效率高，并可在该机上对金属板材进行粗略校平。

性能特点

      卷板机是一种能够将非金属板材弯卷成锥体、球面体、筒体或者其它外形的一种公用锻压机器设备，此性能被大宽度的使用在造物、锅炉蒸汽、化工、非金属构造及机器打造等事业上。变化机器事业简直没有可短少的又一度机器，就是由于广泛的被各界所使用也才有了昨天卷板机事业的高速发展。

工作原理

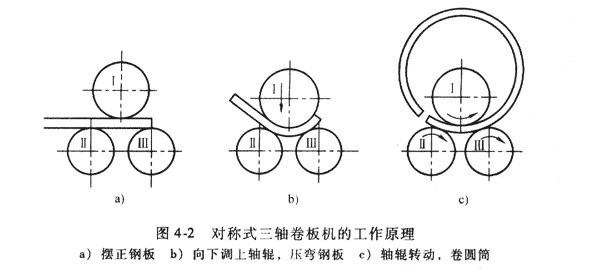

      上辊位置固定不动，下辊向上直线运动夹紧钢板。两侧辊直线或弧线向上辊靠拢运动来调整卷筒的曲率半径。四辊和三辊卷板机的辊子运动形式不同，但工作原理都一样，都是利用三点定圆的原理来进行不同半径的卷制。但四辊卷板机预弯的直边和校圆的圆度都要比三辊好。

操作规程

      1、卷板机须有专人负责管理。

      2、操作人员须熟悉卷板机的结构性能和使用方法，经负责管理人员同意后，方可进行操作。

      3、开机前要仔细检查装置是否完好。

      4、操作时，严禁手、脚放在滚轴和传动部件及工件上。

      5、工作中断后，应将离合器打至空档。

      6、多人协同作业须要有专人指挥。

      7、严禁超负荷工作。

      8、上辊的升降翻转轴承的倾倒复位及上辊的平衡，须在主传动停机后进行。

      9、工作场地禁止乱堆工件及杂物，做到时刻保持机床及场地清洁。

      10、作业完毕，应切断电源，并锁好电源箱。

技术参数

卷板厚度 (mm)	卷板宽度 (mm)	板材屈服极限 (MPa)	卷板速度 (m/min)	满载小卷板直径 (mm)	上辊直径 (mm)	下辊直径 (mm)	侧辊直径 (mm)	侧辊 很大行程 (mm)	侧辊 调整速度 (m/min)	主电机 功率 (kw)
25	2000	245	4	800	350	320	280	240	80	22
20	2500	245	4	640	350	320	280	240	80	30
30	2000	245	4	1000	400	360	300	240	80	37
25	2500	245	4	800	400	360	300	240	80	37
35	2000	245	4	1200	420	380	330	210	80	37
30	2500	245	4	1000	400	360	320	230	80	37
40	2000	245	4	1400	480	400	340	420	80	45
45	2000	245	4	1600	500	450	400	380	80	45
35	2500	245	4	1200	480	400	340	420	80	45
40	2500	245	4	1400	500	450	400	380	80	45
45	2500	245	4	1600	530	480	420	450	80	63
35	3000	245	4	1200	500	450	400	380	80	45
45	3000	245	4	1600	560	500	450	450	80	63
55	2500	245	4	2000	600	550	480	500	78	75
55	3000	245	4	2000	620	560	490	500	78	75
65	3000	245	4	2400	670	600	530	550	78	110
