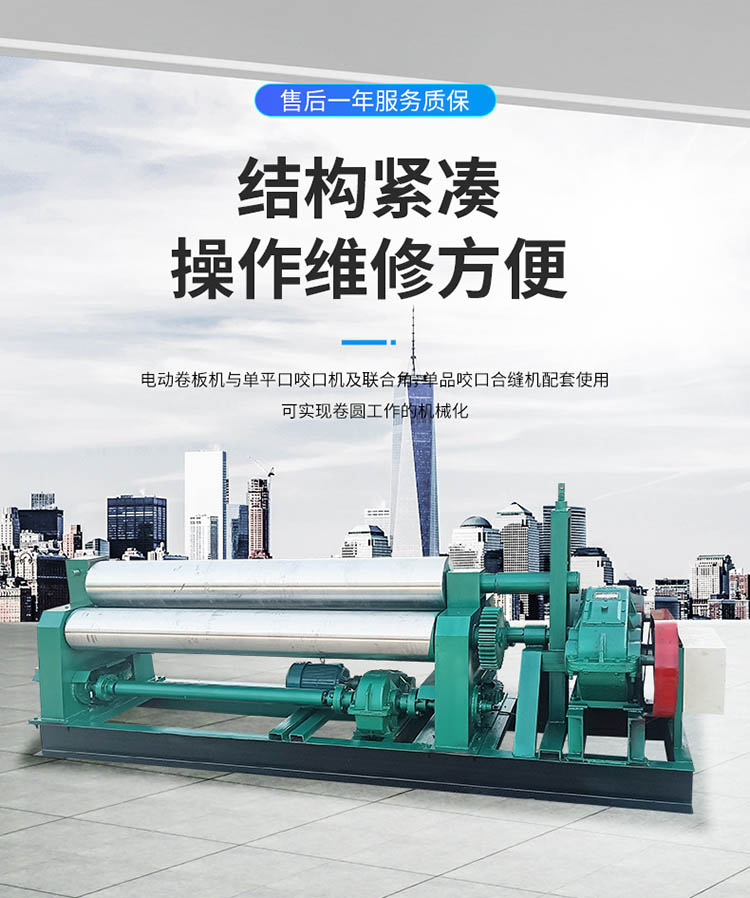

强威卷板机

强威卷板机

产品简介:强威卷板机将平整的金属板通过其工作辊,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲(内层压缩变形,中层不变,外层拉伸变形),产生的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。

手机:18018428808
详情介绍

    强威卷板机将平整的金属板通过其工作辊,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲(内层压缩变形,中层不变,外层拉伸变形),产生的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。卷板机是石油化工、锅炉、电机、造船和机器制造业中的主要设备之一。

强威卷板机

产品描述

    1、满足0.3mm-6mm各种金属板材一次卷圆成型,带来从未有过的丝米级卷圆精度。

    2、幅宽可达3000mm,采用EPS自动调平技术,自动调整两轴平行,杜绝喇叭状工件。

    3、自动一次卷制成型,卷制效率高,单机日产可达400件以上。

    4、圆弧,接缝无明显直边,无需预弯和后续整形。

    5、各种镜面、开孔、覆膜、阴阳文、镀层等板料均可无损伤加工。

    6、大屏液晶显示,一键操作,无经验要求,劳动强度低,不再担心操作工跳槽。

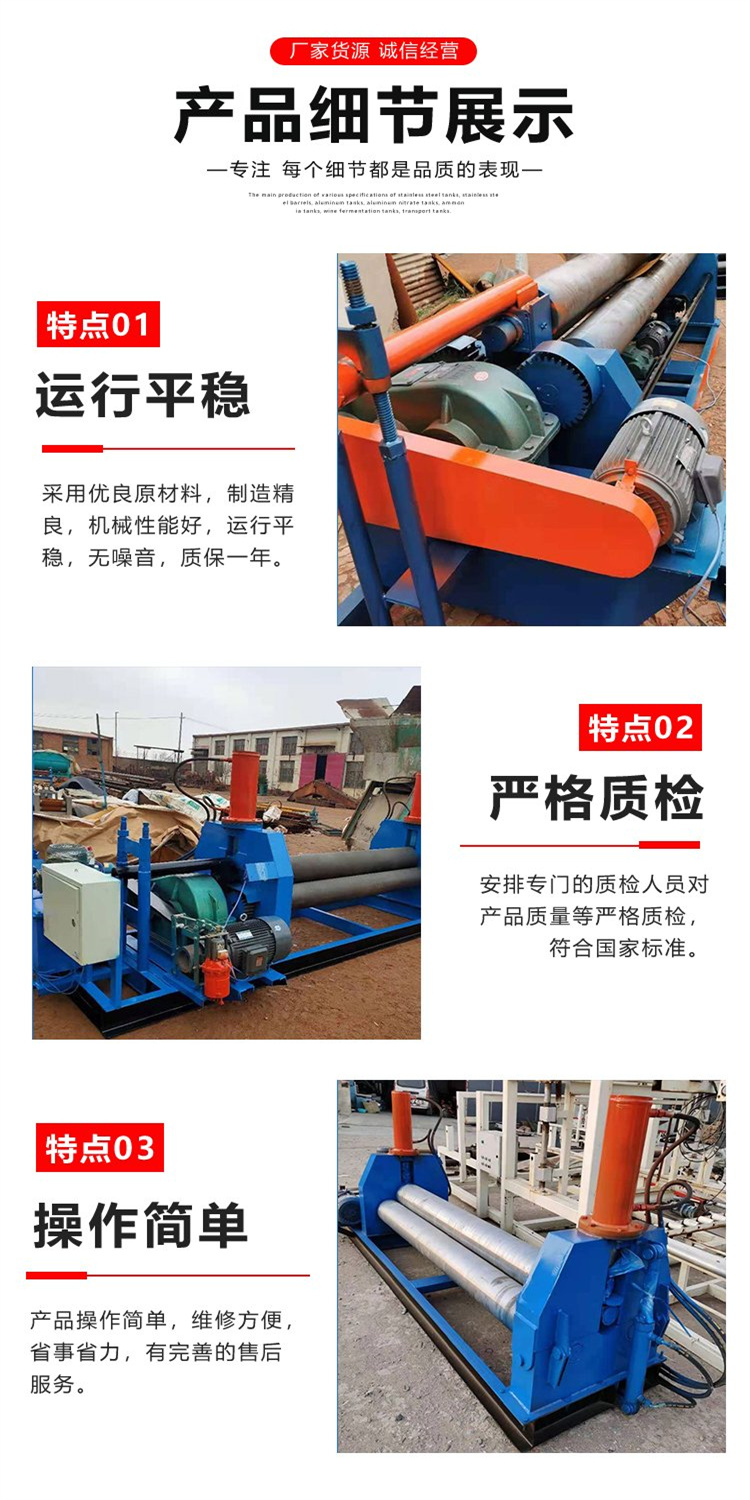

强威卷板机细节特点

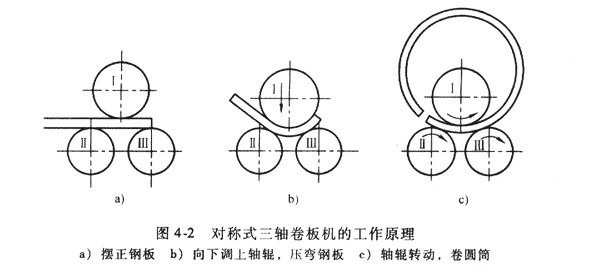

工作原理

    对称式卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动,通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲(内层压缩变形,中层不变,外层拉伸变形),产生性的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机,两下辊下部增加了一排固定托辊,缩短两下辊跨距,从而提高卷制工件精度及机器整体性能。

强威卷板机原理

技术参数

规格型号
卷板厚度mm
卷板宽度
mm
板材屈服极限Mpa
卷板速度
m/min
满载小直径
mm
上辊直径
mm
下辊直径
mm
两下轴中心距mm
主电机功率kw
外型尺寸(长*宽*高)mm
W11-6*1500
6
1500
245
5
450
160
160
250
4
3129*850*1100
W11-6*2000
6
200
245
4.5
450
170
170
250
5.5
3629*850*1270
W11-3*3200
3
3200
245
4.5
450
170
170
250
5.5
3829*850*1270
W11-12*2000
12
2000
245
4
600
240
180
280
7.5
3791*1169*1272
W11-8*2500
8
2500
245
4
600
240
180
280
7.5
4300*1169*1272
W11-12*3000
12
3000
245
4
700
250
200
359
11
5300*1400*1400
W11-16*2500
16
2500
245
4
700
280
240
359
11
4800*1400*1400
W11-20*2000
20
2000
245
4
700
280
240
359
11
4300*1400*1400
W11-25*2000
25
2000
245
4
850
330
270
440
15
5280*1425*1962
W11-20*2500
20
2500
245
4
850
340
280
440
15
5780*1425*1962
W11-16*3200
16
3200
245
4
850
340
280
440
15
6480*1425*1962
