机械锥形卷板机

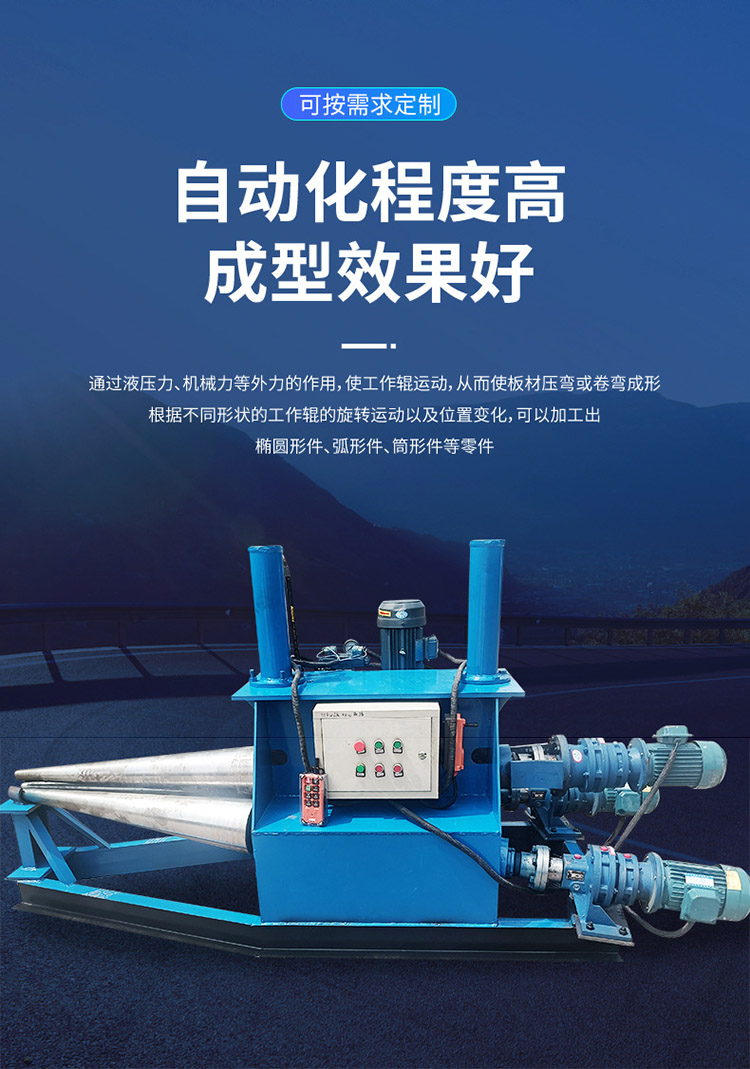

      机械锥形卷板机用于将钢板卷成圆锥形。上辊压下由电机经油泵、电磁阀、油缸传递动力，使板材产生弯曲变形。卷制传动通过主电机经摆线针减速机、联轴器带动下辊旋转，并成为卷板时的主动辊。该机就是专门卷制锥形桶的卷板机，包括斜锥、偏心锥等异形工件。该机属于异形定制设备，不同客户的锥桶规格尺寸千变万化，板厚、小直径、大头直径、桶高等规格变化差别较大，很难做到进行简单分类。

主体结构

      设备主体结构是由上辊装置及压下装置、下辊装置、主传动装置、翻倒装置、左右侧机架和底座组成。

上辊装置及压下装置

      上辊装置由上辊、上辊轴承座等组成。

      上辊材质为42CrMo钢锻件，中频淬火处理HB300-350，上辊两端轴承座安置滑动轴承。

      压下装置由副电机提供动力，通过油泵、电磁阀、油缸传递扭矩，带动上辊上下移动。

下辊装置

      下辊装置由下辊、下辊轴承座、下辊滑动轴承等组成。下辊为主动辊，通过主通过主电机经摆线针减速机、联轴器传动扭矩至下辊。

      下辊材质为42CrMo钢，中频淬火处理HB300-350。

主传动装置

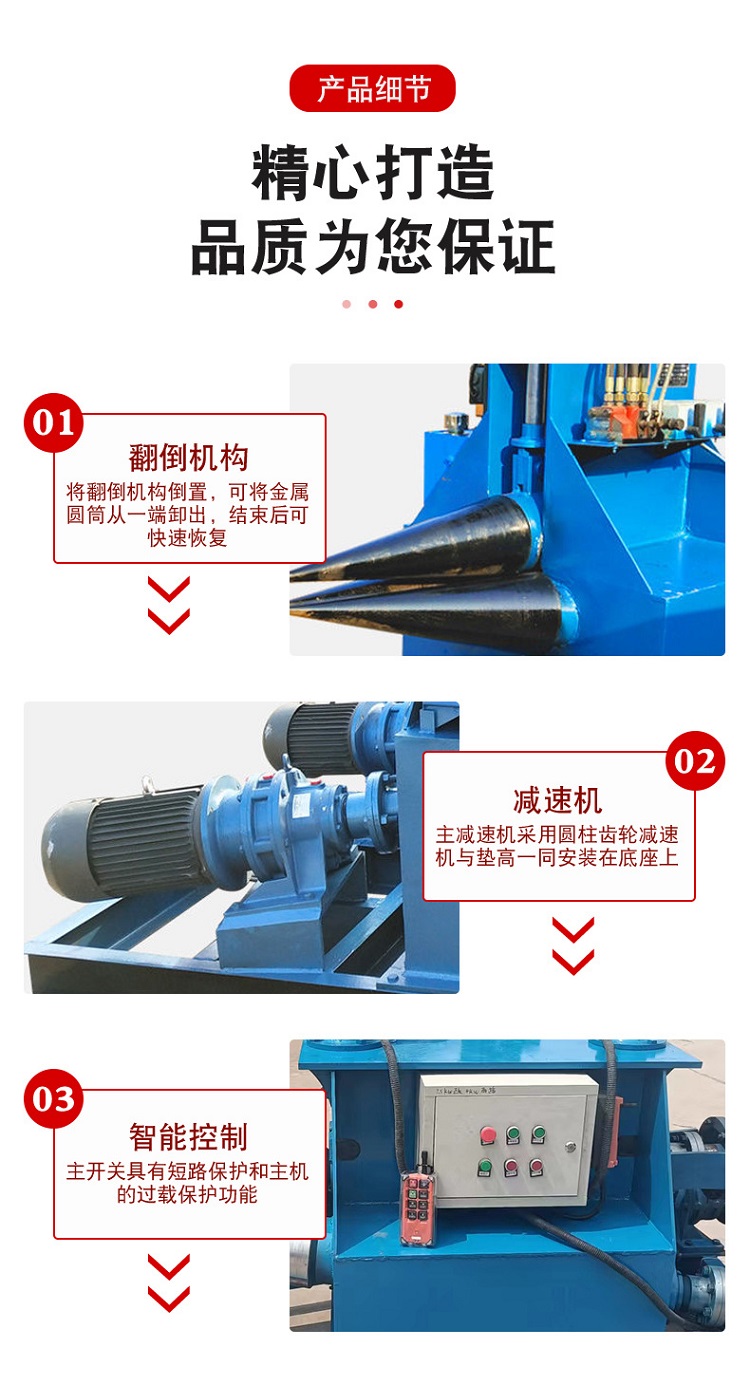

      主传动装置由主电机、双极摆线针减速机、制动器等组成。

左右侧机架、底座

      左右侧机架、底座为钢板焊接件。

液压系统

      液压系统由齿轮泵、阀组、辅助管路件等组成。

      齿轮泵，能在高压和高转速下工作。

      液压阀选用叠加阀系列，其管路布置简洁，泄露少、维护调试方便。

电气控制系统

      设备电控系统由电控柜、操作控制台。动力电源380V/50HZ。主开关具有短路保护和主电机的过载保护功能。电机的正反转由交流接触器控制；强电控制元器件包括断路器、熔断器、接触器、热继电器、按钮、开关、指示灯等全部采用德力西系列。

应用范围

      该机广泛应用于精度要求高，如：航空、核电等金属结构件制作业及化工机械、海洋石油平台、输油气水管道等行业。

      卷板机由于使用的领域不同，种类也不同。从辊数上分为三辊卷板机和四辊卷板机。三辊又分对称式三辊卷板机，水平下调式三棍卷板机，弧线下调式卷板机，上辊式三辊卷板机，液压数控卷板机。从传动上分机械式和液压式。从卷板机的发展上说，上辊式落后，水平下调式略，弧线下调式高品质。
