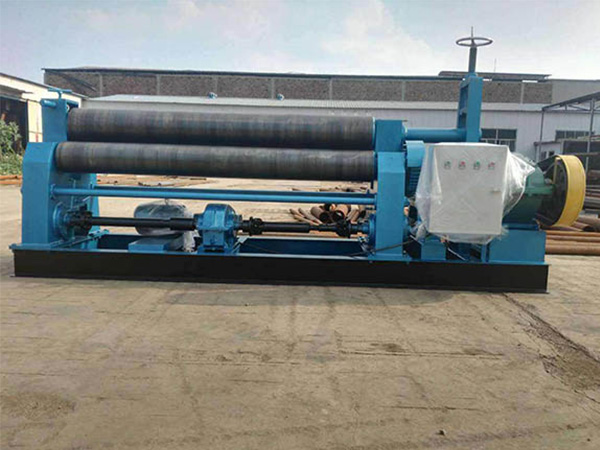

桓台卷板机

      桓台卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

性能特点

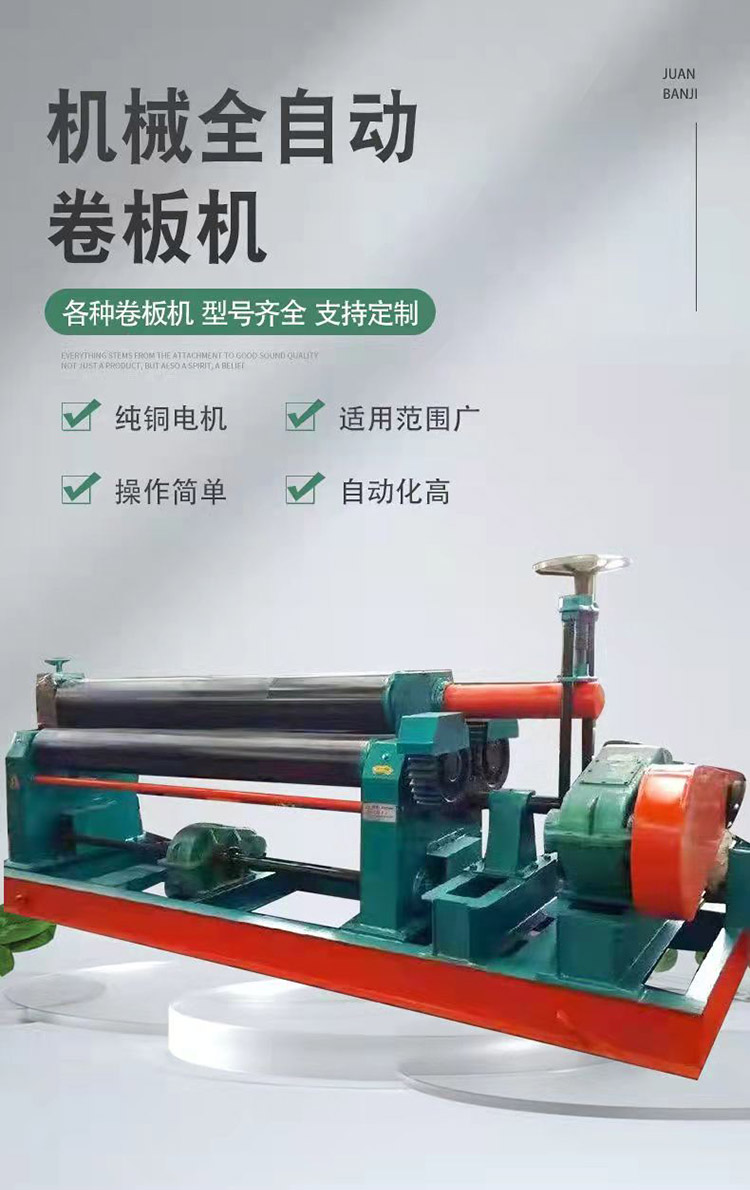

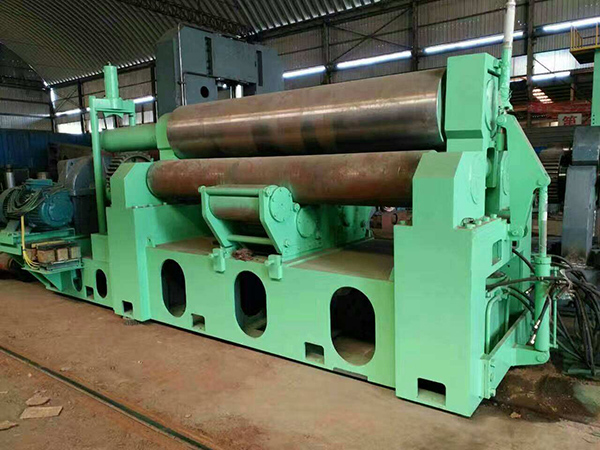

      本机结构形式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动；两下辊为主传动，作旋转运动，通过减速机的输出齿轮与下辊啮合，为卷制板材提供扭矩。本机床结构紧凑，操作维修方便。

工作原理

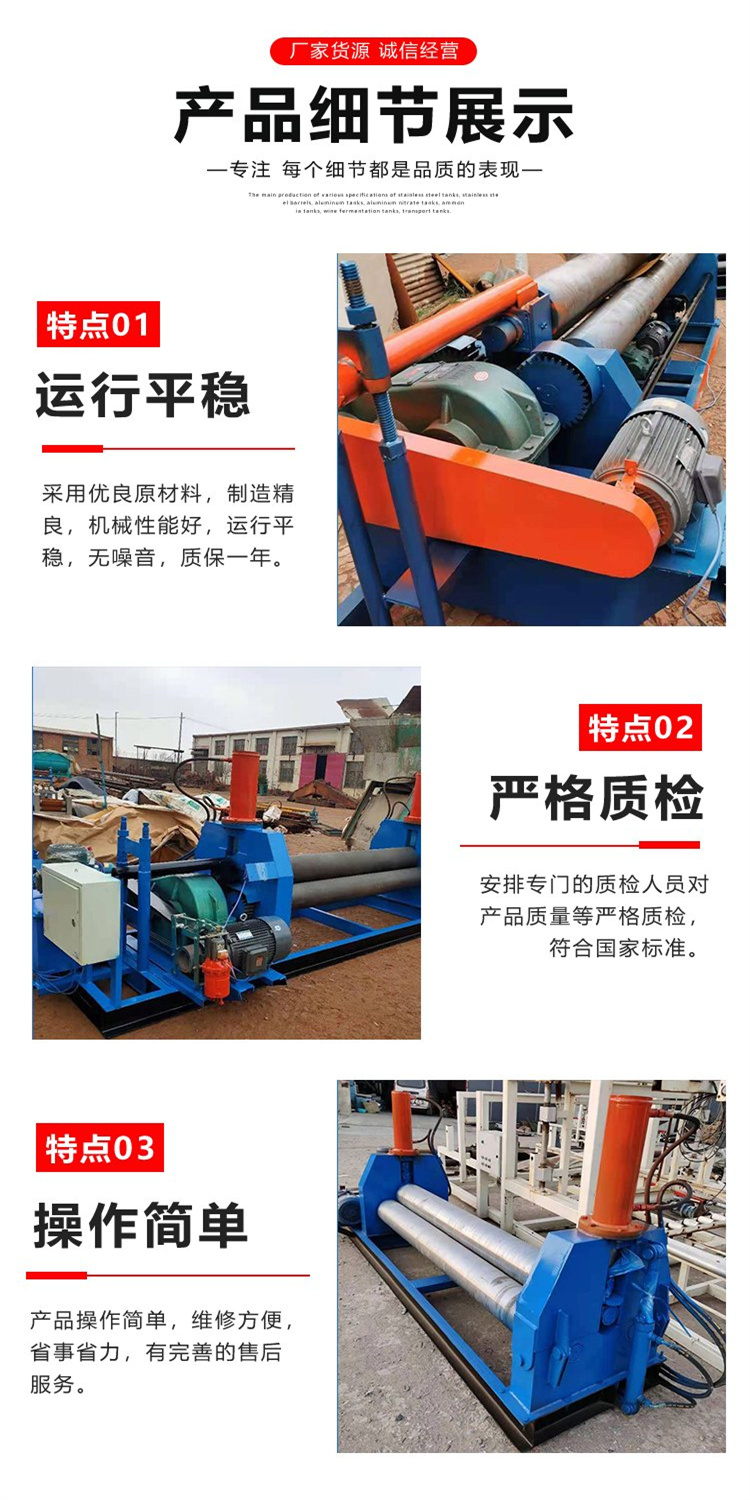

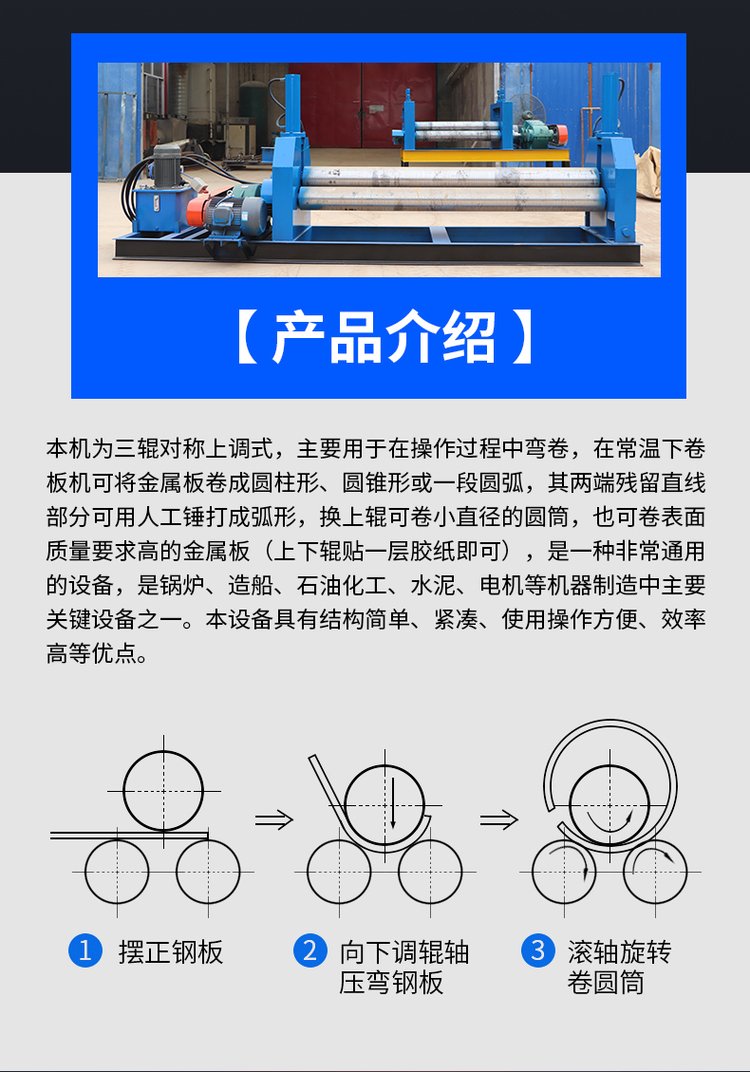

      卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

技术参数

型号	上辊加压力	卷板厚度	预弯厚度	卷板宽度	上辊直径	下辊直径	中心距	电机
								驱动用	油压用	移动用
W11S-50×3000	540	50	40	3000	600	340	610	55	22	11
W11S-50×4000	690	50	40	4000	700	380	700	75	30	15
W11S-55×3000	610	55	45	3000	620	360	650	75	30	15
W11S-55×4000	850	55	45	4000	750	420	780	90	37	15
W11S-60×3000	690	60	50	3000	650	380	700	75	30	15
W11S-60×4000	930	60	50	4000	780	440	820	90	37	15
W11S-70×3000	850	70	56	3000	710	420	780	75	37	15
W11S-70×4000	1150	70	56	4000	840	480	920	110	45	18.5
W11S-75×3000	930	75	60	3000	740	440	820	90	37	15
W11S-80×3000	1050	80	65	3000	770	460	880	90	37	18.5
W11S-90×3000	1150	90	75	3000	820	480	920	110	45	18.5
W11S-100×3000	1350	100	80	3000	860	480	920	110	45	22
W11S-110×4000	1800	110	90	4000	950	600	1120	132	55	37
W11S-120×3000	1800	120	100	3000	920	580	1120	132	55	37
W11S-120×4000	2300	120	100	4000	990	640	1280	2×75	75	37
W11S-150×3000	2300	150	120	3000	1050	660	1280	2×75	75	45
W11S-160×3000	2500	160	130	3000	1080	700	1360	2×75	75	45
W11S-160×4000	2800	160	130	4000	1260	720	1380	2×90	90	45
