板材卷板机

产品简介：板材卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。

详情介绍

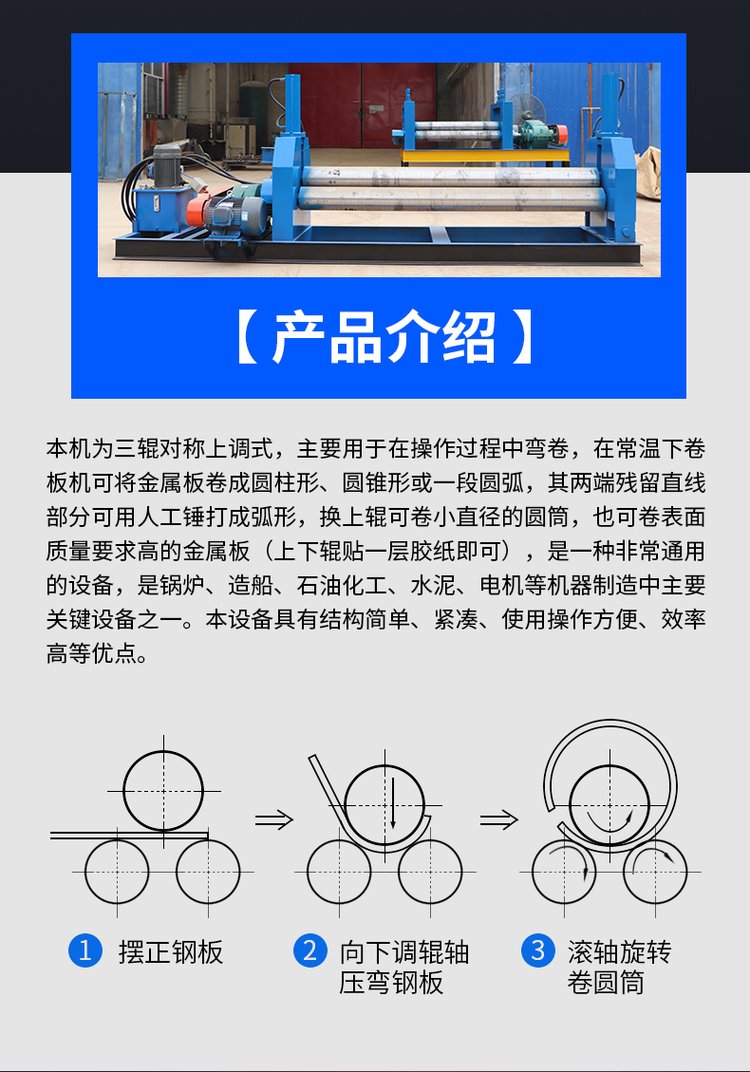

板材卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

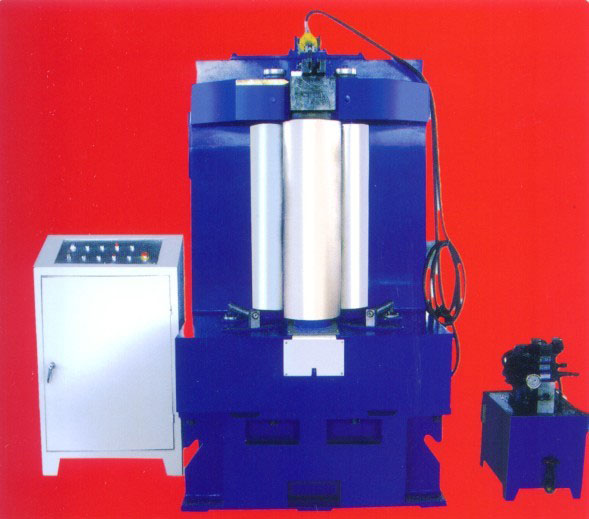

板材卷板机

性能特点

本机为机械对称型卷板机，通过上辊的下压和上、下辊的对滚工作。

主减速机输出轴通过一组齿轮传动到两下辊，辊轴旋动方向的变换由主电机换向而获得。

一根上辊、二根下辊，升降丝杆、蜗轮及一些辅助零件组成。

上辊升降运动的实现是升降丝杆上下移动来完成的。

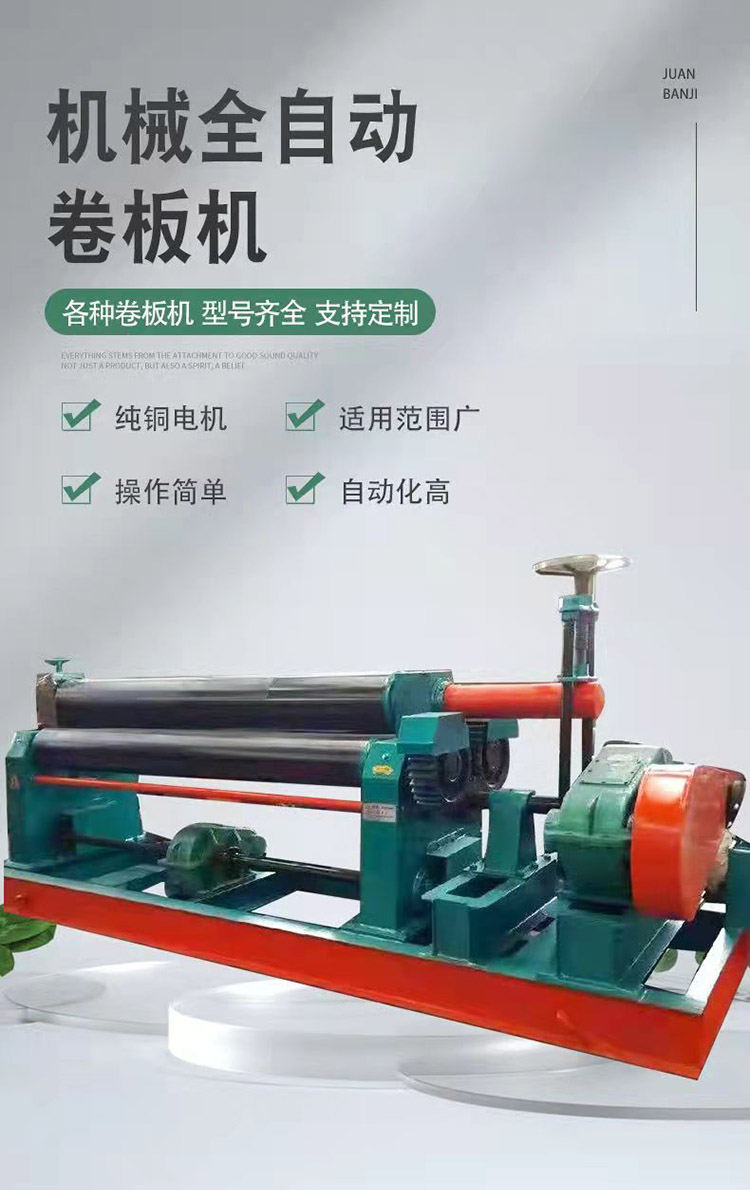

此款型卷板机为经典型机械式卷板机，耐用、皮实、投资少、操作简单、广泛适应各种工况环境、维修方便。

本机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿啮合，为卷制板材提供扭矩。

板材卷板机优势

工作原理

对称式卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲(内层压缩变形，中层不变，外层拉伸变形)，产生塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

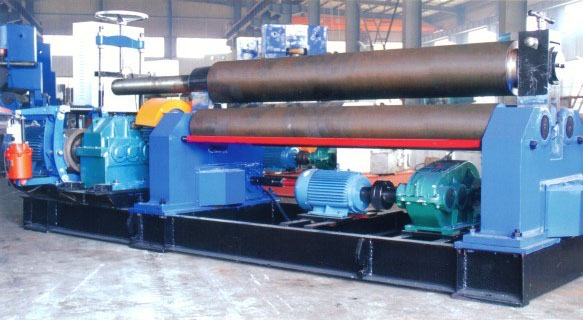

板材卷板机工作原理

技术参数

规格型号	卷制厚度（mm）	预弯厚度（mm）	卷制宽度（mm）	上辊直径（mm）	主电机功率（kw）
W11SNC-12x2000	12	10	2000	250	5.5
W11SNC-16x2000	16	12	2000	255	7.5
W11SNC-16x2500	16	12	2500	300	15
W11SNC-18x3000	18	14	3000	350	15
W11SNC-20x3000	20	16	3000	375	18.5
W11SNC-25x2500	25	20	2500	380	22
W11SNC-30x2500	30	25	2500	410	30
W11SNC-30x3000	30	25	3000	450	37
W11SNC-32x3000	32	28	3000	480	37
W11SNC-35x2500	35	30	2500	460	37
W11SNC-35x3000	35	30	3000	510	45
W11SNC-40x2500	40	35	2500	500	45
W11SNC-40x3000	40	35	3000	540	55
W11SNC-40x4000	40	32	4000	610	55
W11SNC-45x3000	45	40	3000	590	55
W11SNC-45x4000	45	40	4000	660	55
