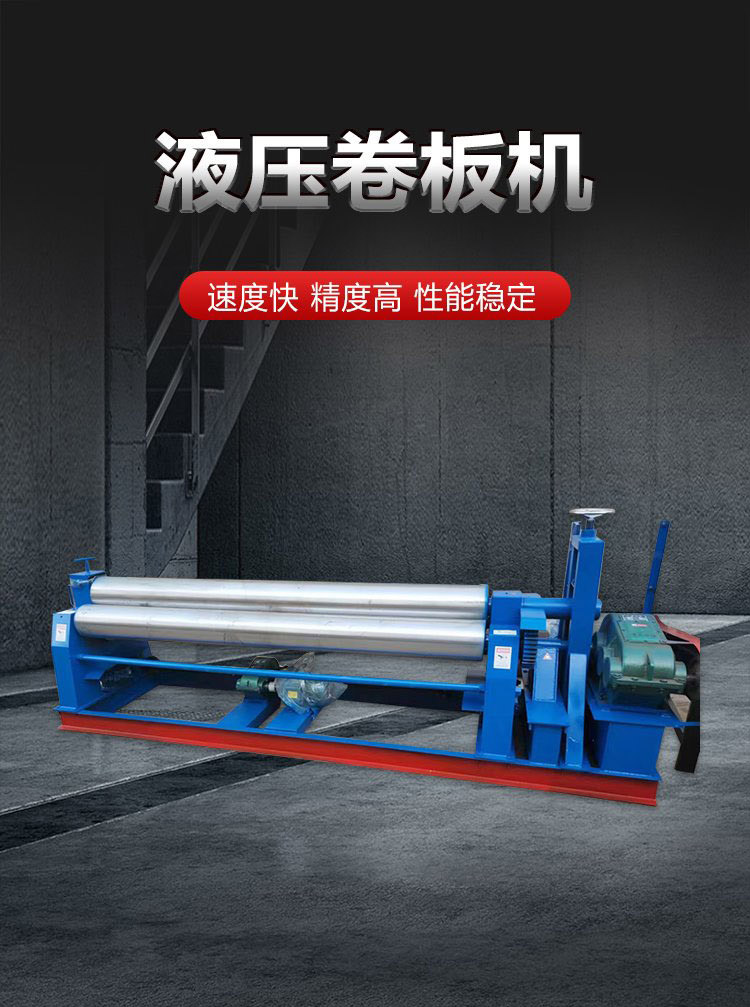

卷板机产品

      卷板机产品是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

工作原理

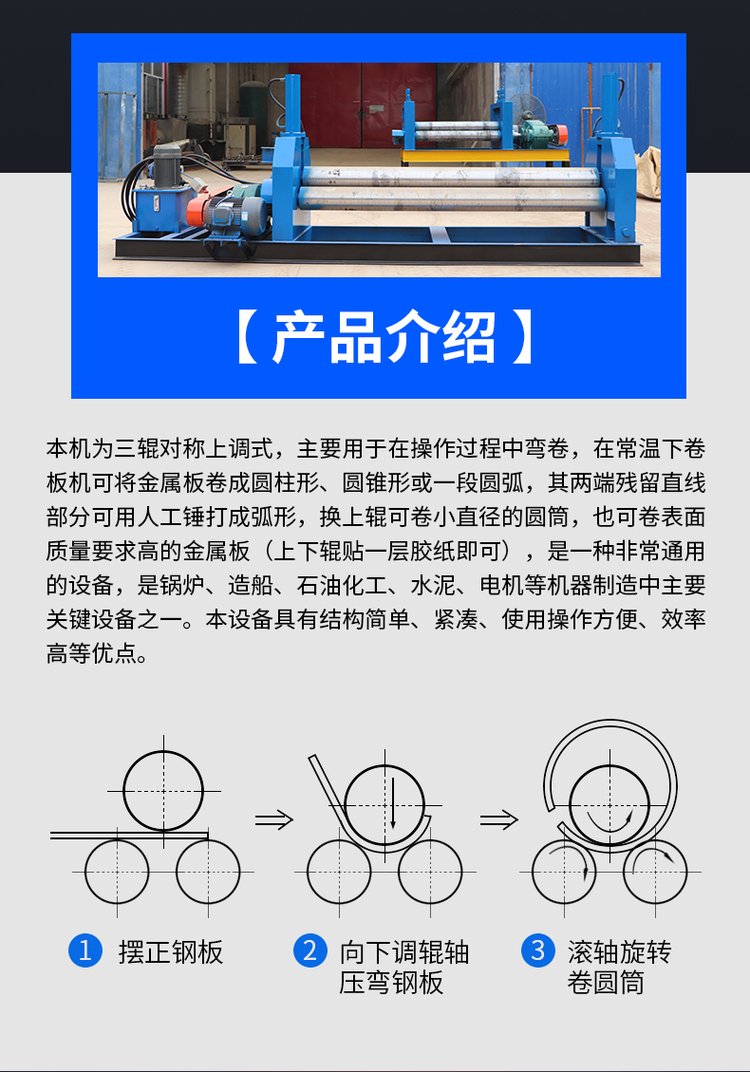

      卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

性能特点

高精度的端部预弯

      端部预弯时,能够自由地设定直边长度,上辊压下,在的压力下,实行高精度的端部预弯。

      制品精度超群由于连续弯曲,以及高精度的端部预弯,从而得到精度超群的制品；另外上辊呈鼓形状,托辊配合调节,从薄板到厚板这一广泛的范围内能够卷制理想的产品。

NC控制高的生产效率

      一人作业,操作简单,效率大幅度提高。

不同的用途相应的控制方法

      根据用途,有以下控制方法：TNC（上NC）：多品种小量生产用；T&BNC(上下NC）：少品种大量生产用；CNC(CNC)：多品种大量生产用。

丰富的弯曲形状

      具有卷制O型,U型,多段R等不同的形状,其方式：

      特殊变曲：组合式方式

技术参数

规格型号	卷板厚度 (mm)	卷板宽度 (mm)	板材屈服极限 MPa	卷板速度 (n/min)	满载小卷板直径 (mm)	上锟直径 (mm)	下锟直径 (mm)	两下辊中心距 (mm)	主电机功率 (KW)
W11-4×1500	4	1500	245	5	300	150	140	185	3
W11-6×1500	6	1500	245	5	380	160	140	220	4
W11-6×2000	6	2000	245	4.5	380	170	160	260	5.5
W11-6×3200	6	3200	245	4.5	380	220	180	280	7.5
W11-8×2000	8	2000	245	4.5	400	185	170	260	5.5
W11-8×2500	8	2500	245	4.5	550	240	180	280	7.5
W11-12×2000	12	2000	245	4.5	550	240	180	280	7.5
W11-12×2500	12	2500	245	4.5	600	260	220	320	11
W11-12×3000	12	3000	245	4	700	280	240	360	11
W11-16×2000	16	2000	245	4	600	260	220	320	11
W11-16×2500	16	2500	245	4	700	280	240	360	15
W11-16×3200	16	3200	245	4	850	340	260	430	18.5
W11-20×2000	20	2000	245	4	700	280	240	430	15
W11-20×2500	20	2500	245	4	850	340	260	480	18.5
W11-25×2000	25	2000	245	4	850	330	270	550	18.5
W11-25×2500	25	2500	245	4	900	370	270	600	22
W11-30×2500	30	2500	245	4	1200	420	360	850	30
W11-30×3000	30	3000	245	245	4	1200	450	390	850
