卷板机

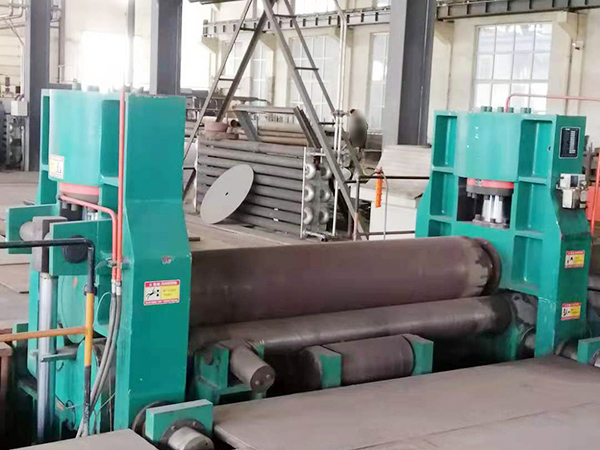

3米卷板机

产品简介：该机为3米卷板机，两下辊为主动固定辊，上辊通过升降丝杆、涡轮、蜗杆在两下辊对称中央作上下移动，两下辊的左、右旋转和上辊的升降移动均靠电机带动减速器来完成，并能借助手动离合器把上辊调节成平行或倾斜位置，以适应卷制圆形和锥形工件的需要，涡轮上下配有特种压力轴承，转动轻松、省电。

详情介绍

该机为3米卷板机，两下辊为主动固定辊，上辊通过升降丝杆、涡轮、蜗杆在两下辊对称中央作上下移动，两下辊的左、右旋转和上辊的升降移动均靠电机带动减速器来完成，并能借助手动离合器把上辊调节成平行或倾斜位置，以适应卷制圆形和锥形工件的需要，涡轮上下配有特种压力轴承，转动轻松、省电。该机集机身、传动、电器部分为一整体，其结构紧凑、操作方便、便于搬运、安装和维护。

3米卷板机

性能特点

★ 超群制品精度；

★ 的弯曲工艺，高精度端部预弯，连续弯曲无后角，弯曲过程数字控制；

★ 人机对话控制界面，智能操作；

★ 物理弯曲工艺软件，人机对话窗口

★ 单人操作，便捷；

★ 丰富的弯曲形状，具有卷制O型、U型、多段R等不同的形状；

★ 多机型的选择，根据用途或用户要求，具有经济型数控机型、TWL数控机型选择。

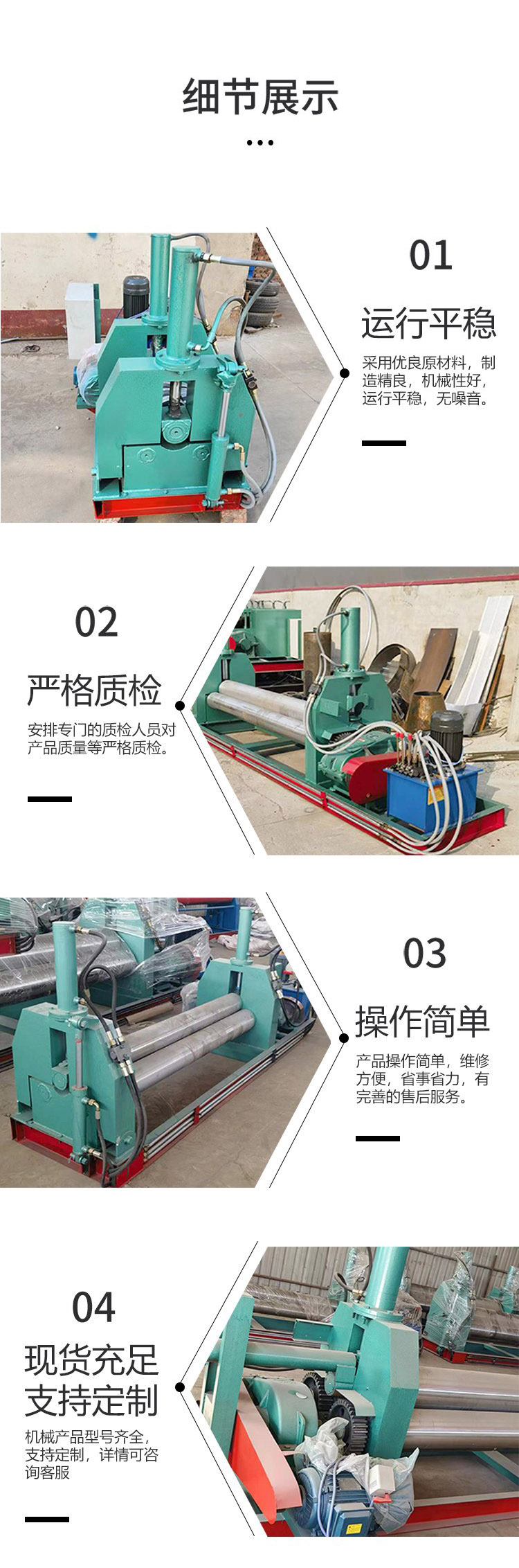

3米卷板机细节特点

卷板机用途

该系列卷板机产品可以把金属板材卷制成筒形、弧形、扇形、锥形等工件，是用于金属板材弯曲、成型、校正的一种通用设备，在造船、化工、锅炉、水电、压力容器以及机械制造各行业中。

3米卷板机用途

技术参数

规格型号	上辊加压力Tons	板厚		板幅mm	上辊直径mm	下辊直径mm	中心距mm	电动机kw
规格型号	上辊加压力Tons	端曲mm	中央mm	板幅mm	上辊直径mm	下辊直径mm	中心距mm	驱动用	油压用	移动用
W11S-45*3000	540	40	45	3000	590	340	610	55	22	11
W11S-40*4000	540	35	40	4000	630	340	610	55	22	11
W11S-36*5000	540	30	36	5000	670	340	610	55	22	15
W11S-32*6000	540	28	32	6000	700	340	610	55	22	15
W11S-55*3000	610	45	55	3000	620	360	650	75	30	15
W11S-45*4000	610	40	45	4000	660	360	650	75	30	15
W11S-40*5000	610	32	40	5000	700	360	650	75	30	15
W11S-36*6000	610	30	36	6000	730	360	650	75	30	15
W11S-60*3000	690	50	60	3000	650	380	700	75	30	15
W11S-50*4000	690	45	50	4000	700	380	700	75	30	15
W11S-45*5000	690	38	45	5000	740	380	700	75	30	15
W11S-40*6000	690	35	40	6000	760	380	700	75	30	15
W11S-70*3000	850	60	70	3000	710	420	780	75	37	15
W11S-55*4000	850	50	55	4000	750	420	780	90	37	15
W11S-50*5000	850	42	50	5000	790	420	780	90	37	15
W11S-45*6000	850	38	45	6000	820	420	780	90	37	15
W11S-75*3000	930	65	75	3000	740	440	820	90	37	15
W11S-60*4000	930	55	60	4000	780	440	820	90	37	15
W11S-55*5000	930	45	55	5000	820	440	820	90	37	18.5
W11S-50*6000	930	42	50	6000	850	440	820	90	37	18.5
W11S-80*3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-65*4000	1050	60	65	4000	810	460	880	90	37	18.5
W11S-60*5000	1050	50	60	5000	850	460	880	90	37	18.5
W11S-55*6000	1050	45	55	6000	890	460	880	90	37	18.5
W11S-85*3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70*4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-65*5000	1150	55	65	5000	890	480	920	110	45	22
W11S-60*6000	1150	50	60	6000	930	480	920	110	45	22
W11S-100*3000	1350	90	100	3000	860	480	920	110	45	22
W11S-80*4000	1350	75	80	4000	900	520	1000	110	45	22
W11S-70*5000	1350	65	70	5000	940	520	1000	110	45	22
W11S-65*6000	1350	60	65	6000	980	520	1000	110	45	22
W11S-115*3000	1600	100	115	3000	900	560	1080	132	55	30
W11S-100*4000	1600	85	100	4000	940	560	1080	132	55	30
W11S-125*3000	1800	110	125	3000	960	600	1120	160	75	37
W11S-110*4000	1800	95	110	4000	990	600	1120	160	75	3
