东莞卷板机

产品简介：东莞卷板机也叫滚圆机、滚床。是将板材通过旋转的轴辊，来制取圆筒形或弧形工件的主要设备。

详情介绍

东莞卷板机也叫滚圆机、滚床。是将板材通过旋转的轴辊，来制取圆筒形或弧形工件的主要设备。根据轴辊的排列位置，卷板机可分为对称式三轴、不对称式三轴和四轴等三种结构形式。

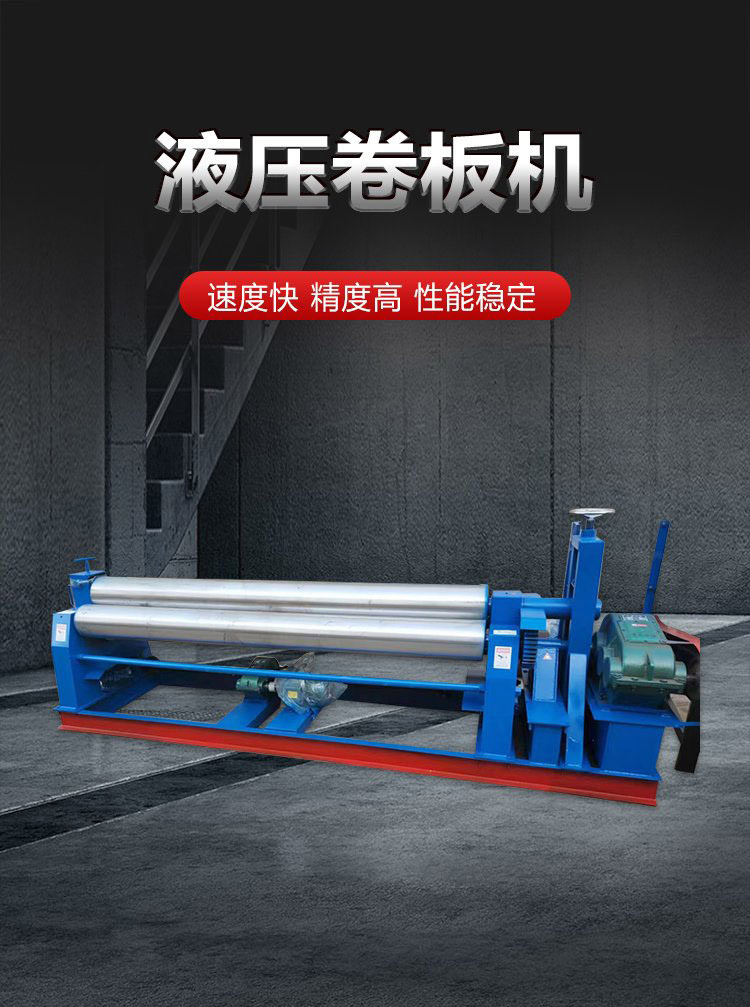

东莞卷板机

结构特征

该机械主要由上辊装置、下辊及水平移动装置、托辊装置、主传动系统、翻倒装置、机架、平衡装置、底盘等部分组成。

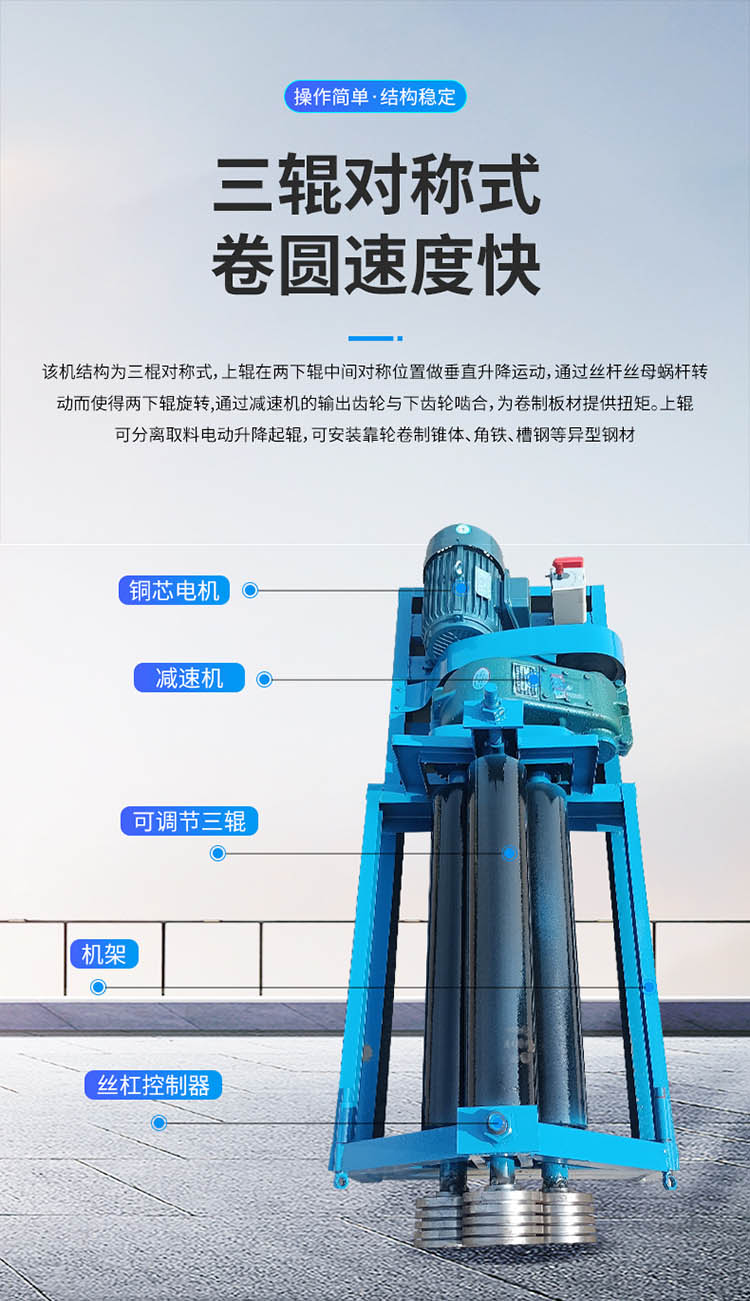

东莞卷板机结构

技术说明

高精度的端部预弯

端部预弯时，能够自由地设定直边长度，上辊压下，在的压力下，实行高精度预弯。

制品精度超群

由于连续弯曲，以及高精度端部预弯，从而得到精度超群的制品；另外上辊呈鼓形状，托辊配合调节，从薄板到厚板这一个广泛的范围内能够卷制理想产品。

NC控制高的生产效率

一人作业，操作简单，效率大幅度提高。

不同的用途，相应的控制方法

根据用途，有以下控制方式

TNC(上NC）：多品种小量生产用

T&BNC(上下NC）：少量重大量生产用

CNC(CNC)：多品种大量生产用

丰富的弯曲形状

具有卷制O型、U型、多段R等不同的形状，其方式

O型弯曲：后方弯曲方式

U型弯曲：前方弯曲方式

特殊弯曲：组合式方式

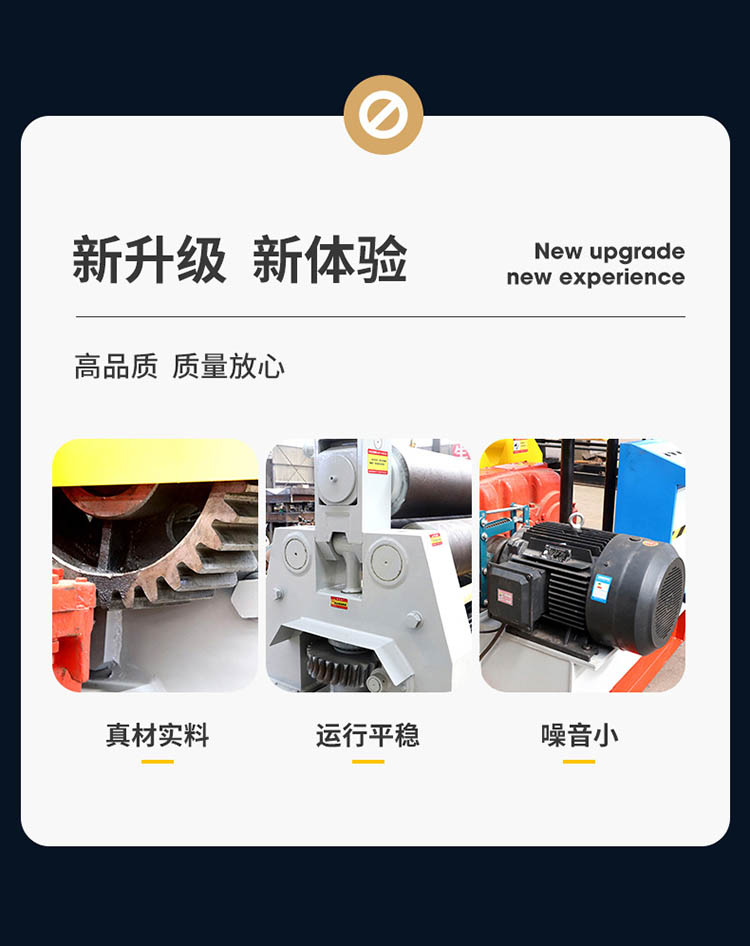

东莞卷板机细节特点

主要特点

超群制品精度的弯曲工艺，高精度端部预弯，连续弯曲无后角，弯曲过程数字控制人机对话控制界面，智能操作物理弯曲工艺软件，人机对话窗口，弯曲过程自动补偿。单人操作，便捷丰富的弯曲形状具有卷制O型、U型、多段R等不同的形状多。

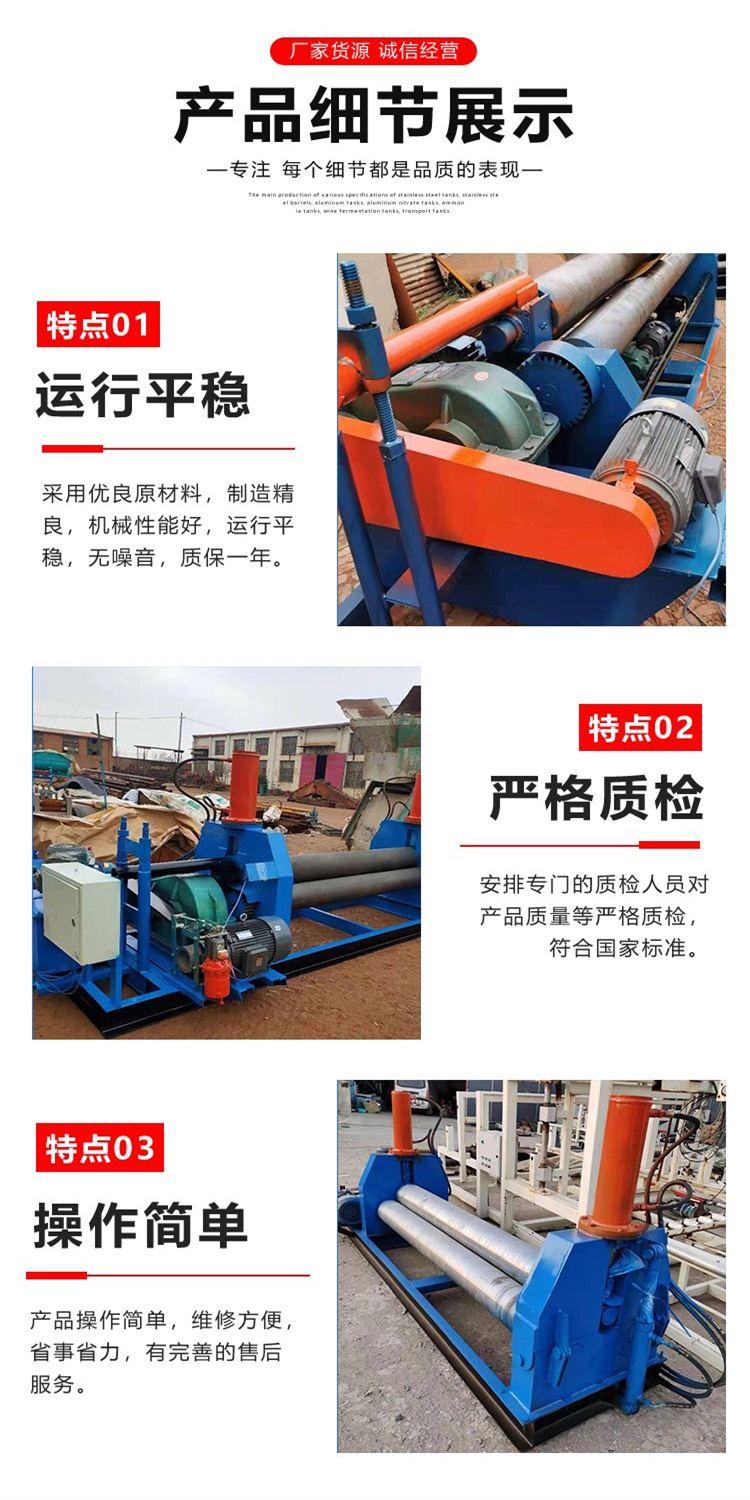

东莞卷板机特点

技术参数

规格型号Model	上辊加压力 Pressureonthe upperroller （Tons）	板厚 Max. plate thickness		板幅 Plate width	上辊直径 Diameter ofupperroller （mm）	下辊直径 Diameter oflowerroller （mm）	中心距 Central distance （mm）	电动机 Motor（kW）
		板厚 Max. plate thickness						驱动用 Driving	油压用 Hydraulic	移动用 Shift
		端曲 Pre bending （mm）	中央 Central （mm）					驱动用 Driving	油压用 Hydraulic	移动用 Shift
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-25×2500	190	20	25	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	15	20	3500	415	220	360	22	7.5	4
W11S-30×2500	230	25	30	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	40	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	500	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-45×2500	430	40	45	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500	55	22	7.5
W11S-45×3000	540	40	45	3000	590	340	610	55	22	11
W11S-40×4000	540	35	40	4000	630	340	610	55	22	11
W11S-55×3000	610	45	55	3000	620	360	650	75	30	15
W11S-45×4000	610	40	45	4000	660	360	650	75	30	15
W11S-40×5000	610	32	40	5000	700	360	650	75	30	15
W11S-36×6000	610	30	36	6000	730	360	650	75	30	15
W11S-60X2500	610	50	60	2500	620	360	650	75	30	15
W11S-60×3000	690	50	60	3000	650	380	700	75	30	15
W11S-50×4000	690	45	50	4000	700	380	700	75	30	15
W11S-45×5000	690	38	45	5000	740	380	700	75	30	15
W11S-40×6000	690	35	40	6000	760	380	700	75	30	15
W11S-70×3000	850	60	70	3000	710	420	780	75	37	15
W11S-55×4000	850	50	55	4000	750	420	780	90	37	15
W11S-75×3000	930	65	75	3000	740	440	820	90	37	15
W11S-60×4000	930	55	60	4000	780	440	820	90	37	15
W11S-80×3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-65×4000	1050	60	65	4000	810	460	880	90	37	18.5
W11S-85×3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70×4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-100×3000	1350	90	100	3000	860	480	920	110	45	22
W11S-100×4000	1600	85	100	4000	940	560	1080	132	55	30
