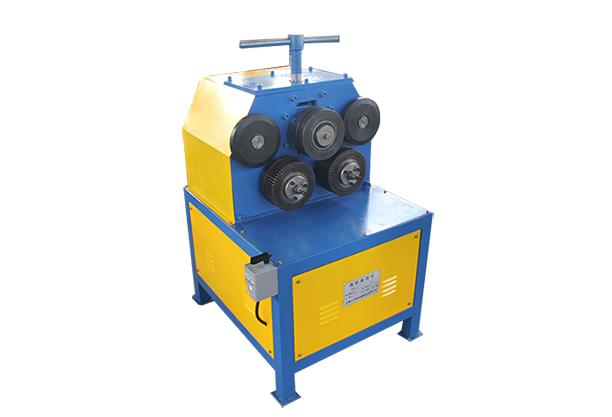

角铁卷圆机的结构及特性

　　角铁卷圆机是将碳钢、不锈钢、有色金属型材(角钢、带钢、槽钢、管子等)卷制成直径ф320-ф6000mm 的圆环和法兰的一种高质量、效益高的卷圆装置。

　　其结构，具有体积小、能耗低、效率高、无噪音、安装使用方便、操作简单、承载能力强、寿命 长、卷圆速度快、产品质量可靠等优点。代替了原有钢板下料、对接、校正、车床加工等复杂工艺，并节 省了氧气、乙炔、劳动力、原材料等，是制造法兰的母机。

　　该产品广泛适用于风机、桥梁模板、化工 设备、电缆线架、矿用防爆开关、离心机等机械设备行业的应用。也适用于对外加工，利润丰厚。

　　一、性能特征为:

　　1、就是用于卷制圆形角钢法兰盘和扁钢法兰盘

　　2、一次可以卷制多个同一规格法兰盘。

　　3、该机与压筋机、单平口咬口机及其卷圆机配套可生产成型金属圆形风管，其中，结构严谨、性能良好，为客户节约了成本，降低了开支，是小型生产客户的选择。

　　4、在卷圆后不改变角钢断面形状，成形辊轮选用优良钢材 ，强度高 ，寿命长

　　二、主要部分及其结构说明:

　　对于JY-50 角钢(扁钢)卷圆机主要由机架部分、机芯部分和传动系统组成。

　　1、机架部分为:由型材和板材焊接而成，具有良好的刚性，工作台面上设有固定

　　靠山，以避免加工板材摩擦机器造成磨损，使加工板材表面平整美观。

　　2、机芯部分为 :由底部滚轮组和三根对称的辊轮组成 ，具有严谨稳定的结构，　其运动过程由电动机带动齿轮组运转，然后再传到对称的辊轮以带动机器运转，进行卷压成形。

　　3、传动系统为:将电动机安装在机架底部，经三角皮带及其齿轮组件传动，使上面三根对称的辊轮同步运转，以完成加工操作
