三辊卷板机

三辊卷板机

产品简介:三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和范围内的锥形工件。

手机:18018428808
详情介绍

  三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和范围内的锥形工件。

三辊卷板机简介:

  对称式

  机械式三辊对称式卷板机性能特点:

  该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动获得,两下辊作旋转运动,由电机带动。通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

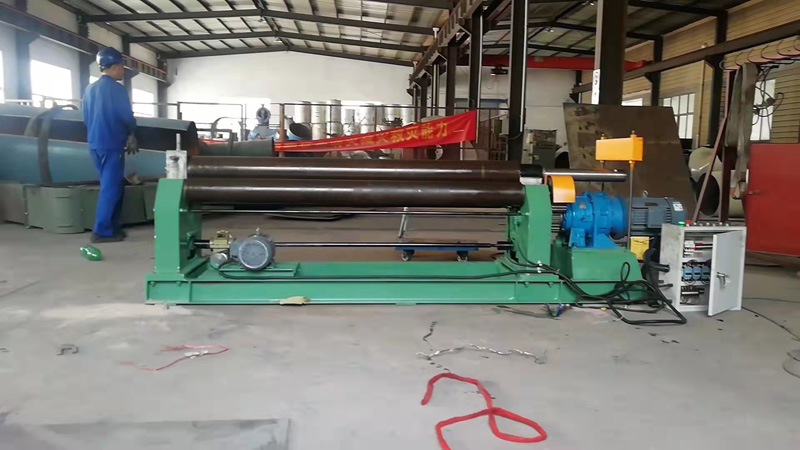

三辊卷板机实图

  该机缺点是板材端部需借助其它设备进行预弯。

  非对称式

  机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,并通过下辊齿轮与上辊齿轮啮合,作为主传动;边辊作倾升降运动,具有预弯和卷圆双重的功能。结构紧凑,操作维修方便。

  液压式三辊卷板机:

  该机为上调式对称式三辊卷板机,可将金属板材卷成圆形、弧形和锥形工件,两下辊为主动辊,上辊为从动辊。广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。

  该机适合用于金属板材的弯曲变形,可卷制圆形、弧形和范围内的锥形工件,有板材端部预弯功能,本机型两个下辊为主动辊可水平移动,上辊为从动辊可上下移动,传动轴均采用万向连轴器连接。

  工作原理

  卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动,通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲,产生性的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机,两下辊下部增加了一排固定托辊,缩短两下辊跨距,从而提高卷制工件精度及机器整体性能。

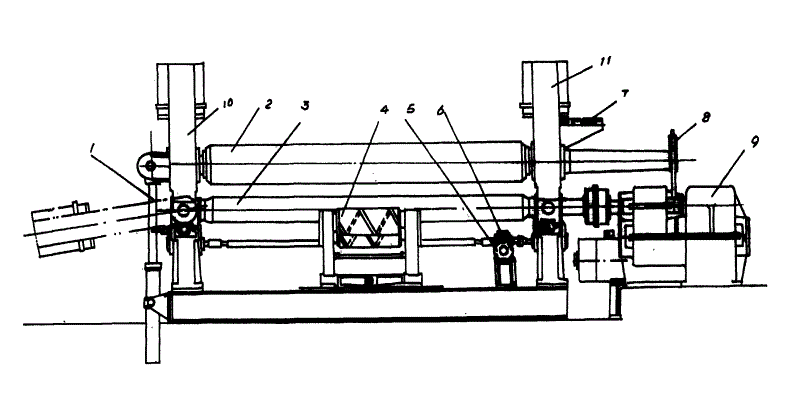

三辊卷板机原理

三辊卷板机种类:

  三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。

  机械式三辊对称式卷板机 :机械式三辊对称式卷板机性能特点:该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。

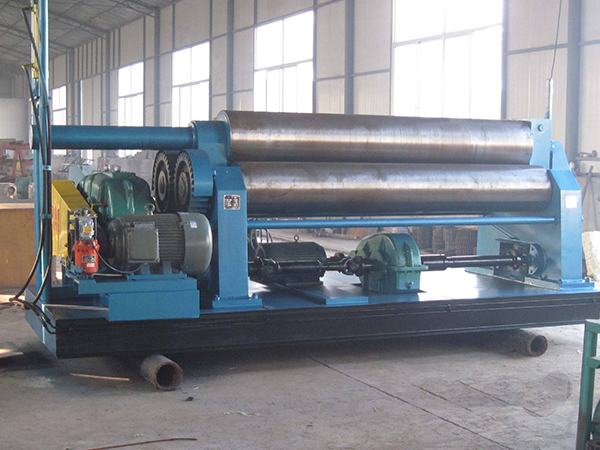

  机械三辊非对称式卷板机 :

  机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,以夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动的;边辊作倾升降运动,有预弯和卷圆双重功能。结构紧凑,操作维修方便。

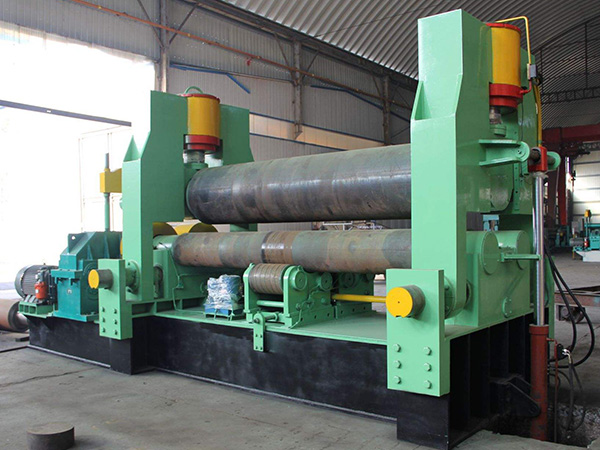

  液压式三辊卷板机:

  液压式三辊对称卷板机主要特点:该机上辊可垂直升降,垂直升降液压传动,通过液压缸内的液压油作用活塞杆而获得;下辊作旋转驱动,下辊下部有托辊,并可调节。

  该机为上调式对称式三辊卷板机,可将金属板材卷成圆形、弧形和范围内的锥形工件,本机种两下辊为主动辊,上辊为从动辊。它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。

  该机适合用于金属板材的弯曲变形,可卷制圆形,弧形和范围内的锥形工件,并有板材端部预弯功能,本机型两个下辊为主动辊可水平移动,上辊为从动辊可上下移动,移动方式有机械式和液压式,传动轴均采用万向连轴器连接。

三辊卷板机优势

  W11系列机械式三辊对称式卷板机

  W11系列机械式三辊对称式卷板机性能特点:该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。

  W11系列机械三辊非对称式卷板机

  W11系列机械三辊非对称式卷板机主要特点:该机结构型式为三辊非对称式,上辊为主传动,下辊垂直升降运动,以便夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾升降运动,具有预弯和卷圆双重功能。结构紧凑,操作维修方便。

  W11系列液压式三辊对称卷板机

  W11系列液压式三辊对称卷板机主要特点:该机上辊可以垂直升降,垂直升降的液压传动,通过液压缸内的液压油作用活塞杆而获得;下辊作旋转驱动,通过减速机输出齿轮啮合,为卷板提供扭矩,下辊下部有托辊,并可调节。上辊呈鼓形状,提高制品的直线度,适用于超长规格各种截面形状罐。
