南通超力卷板机

产品简介：南通超力卷板机其一辊为钢辊，另一辊为钢辊芯外包弹性层，板材置于两辊间并调整其间距，使其接触——加压——胶辊变形，板材随之局部变形，驱动两辊旋转，使板材连续弯卷成型。

详情介绍

南通超力卷板机其一辊为钢辊，另一辊为钢辊芯外包弹性层，板材置于两辊间并调整其间距，使其接触——加压——胶辊变形，板材随之局部变形，驱动两辊旋转，使板材连续弯卷成型。板料一次卷制即可加工成型，无明显直边，卷圆精度高。是高精度、高度自动化的卷板加工设备。

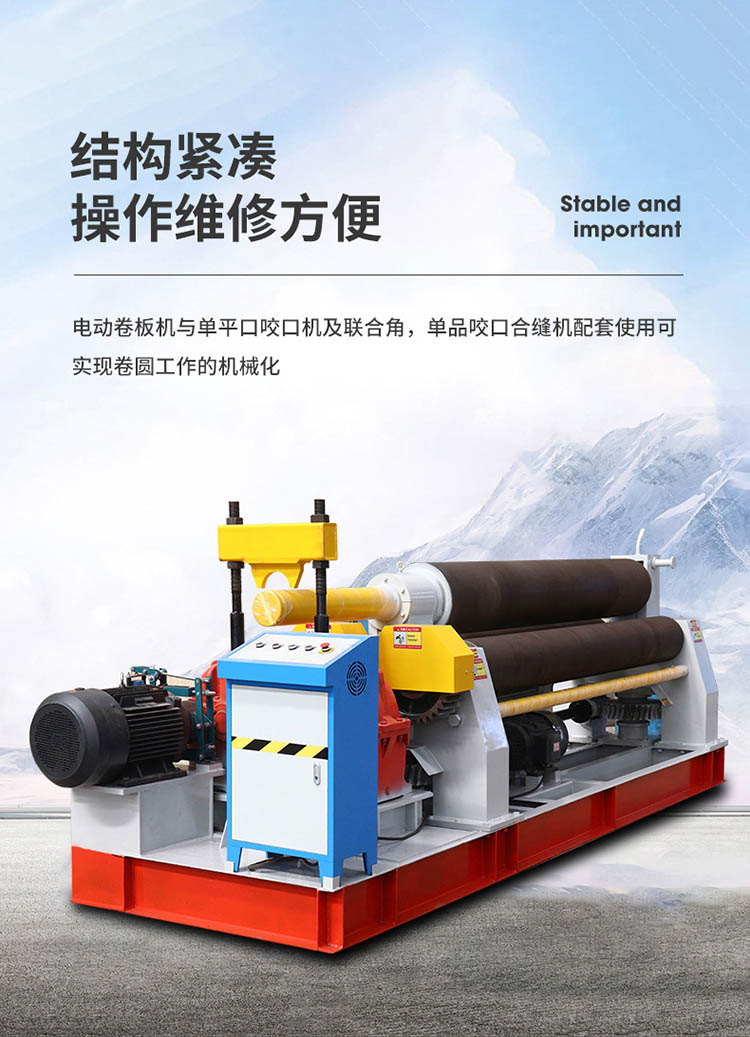

南通超力卷板机

工作原理

卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

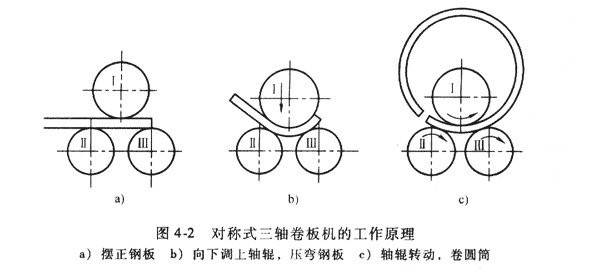

南通超力卷板机工作原理

结构特点

该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。

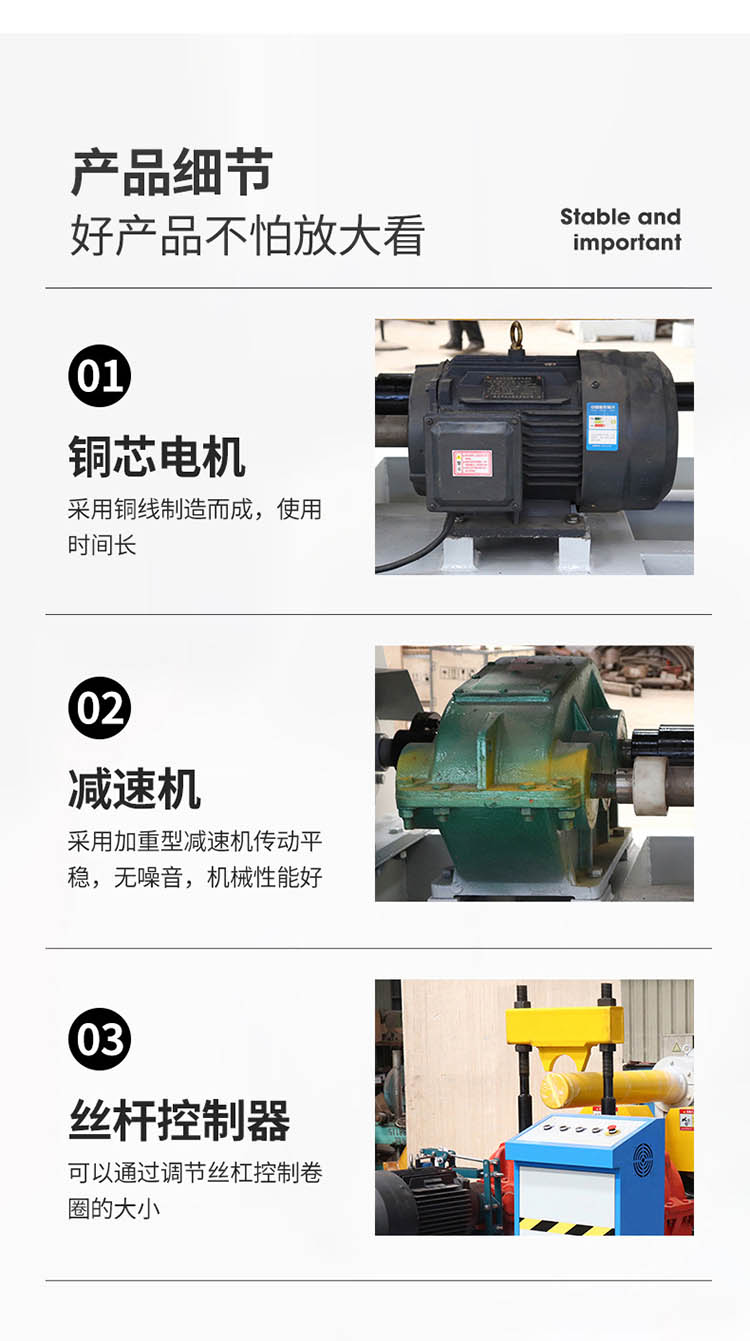

南通超力卷板机结构特点

技术参数

型号规格技术参数	卷板厚度mm	卷板宽度mm	卷板预弯厚度mm	材料屈服极限Mpa	上辊直径mm	下辊直径mm	电机功率kw
8×1200	8	2000	6	245	230	190	7.5
8×2500	8	2500	6	245	250	220	11
12×2000	12	2000	8	245	260	220	11
12×2500	12	2500	8	245	280	230	15
16×2500	16	2500	12	245	300	260	22
16×3200	16	3200	12	245	360	340	30
20×2000	20	2000	16	245	300	260	22
20×2500	20	2500	16	245	340	310	30
25×2000	25	2000	20	245	340	310	30
25×2500	25	2500	20	245	400	340	37
30×2000	30	2000	25	245	400	340	37
30×2500	30	2500	25	245	480	420	45
30×3000	30	3000	25	245	520	450	45
30×3200	30	3200		245	500	400	37
40×2000	40	2000		245	480	400	37
40×2500	40	2500		245	500	400	37
40×3000	40	3000		245	500	400	45
50×3000	50	3000		245	600	480	60
60×3000	60	3000		245	700	560	75
