南通卷板机用于在常温下弯卷厚度的金属板成筒状、弧形或有锥度的零件。其工作原理是旋转式弯曲变形。因上辊可上下移动,也可水平移动,所以不需另加压力机等附加设备,可一次上料,不需调头就可完成板材两端部的预弯以及成型弯曲功能,以及用于成型工件的矫正。借助辅助设备,可使板料端部对正,且剩余直边较少。
此类设备同时具备预弯及卷圆双重功能,其结构主要有整体底座、翻倒侧机架、工作辊、托辊装置、主传动装置、上辊移动装置、翻倒装置、液压系统、电控系统等部件组成。整机结构紧凑使用可靠,维护方便,上辊的上下移动以及上辊的水平移动均设有数字显示装置。因而操作方便,控制准确。性能特点
卷板机有机械式和液压式两种:机械式三辊卷板机分为机械三辊对称式卷板机和机械三辊非对称式卷板机。可将金属板材卷成圆形、弧形和范围内的锥形工件。

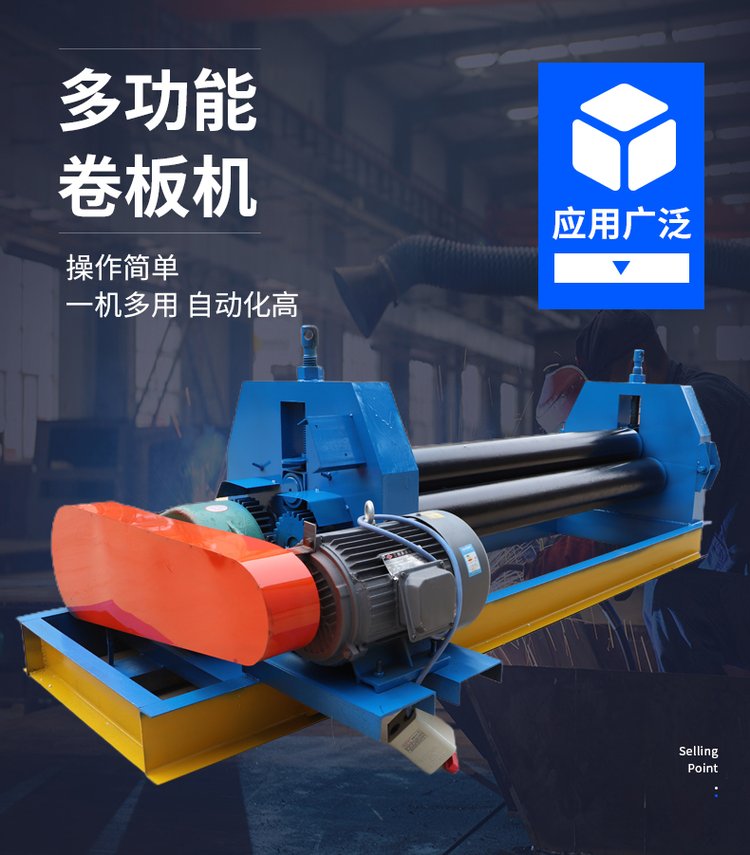

本机为机械对称型卷板机,通过上辊的下压和上、下辊的对滚工作。主减速机输出轴通过一组齿轮传动到两下辊,辊轴旋动方向的变换由主电机换向而获得。一根上辊、二根下辊,升降丝杆、蜗轮及一些辅助零件组成。上辊升降运动的实现是升降丝杆上下移动来完成的。

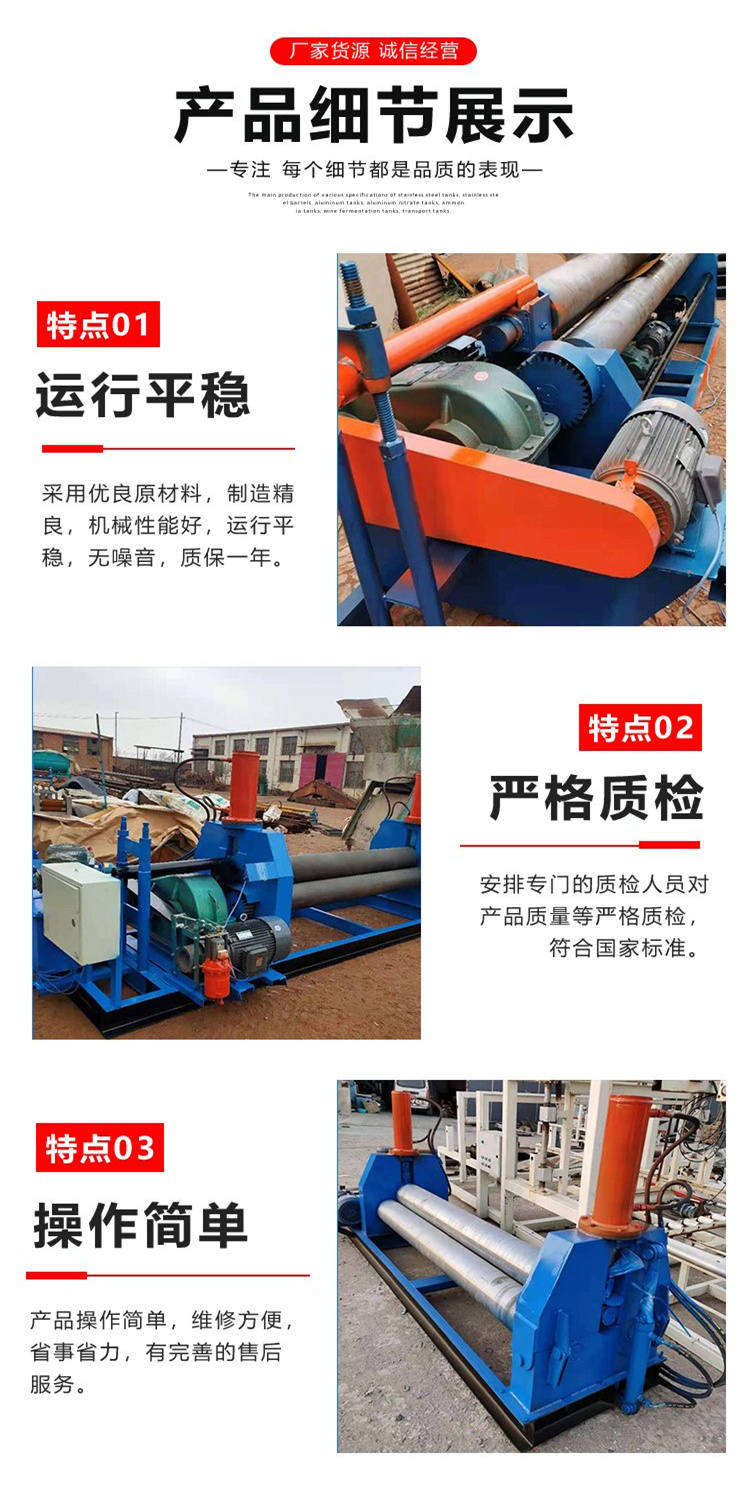

此款型卷板机为经典型机械式卷板机,耐用、皮实、投资少、操作简单、广泛适应各种工况环境、维修方便。技术参数
规格型号 |
W11-20x3000 |
轧制厚度 |
20mm |
轧制宽度 |
3000mm |
小满载时的轧制直径 |
900mm |
屈服极限 |
245MPa |
上辊直径 |
360mm |
下辊直径 |
260mm |
下罗拉之间的中心距离 |
480mm |
主电机功率 |
22KW |
变速马达功率 |
7.5KW |
